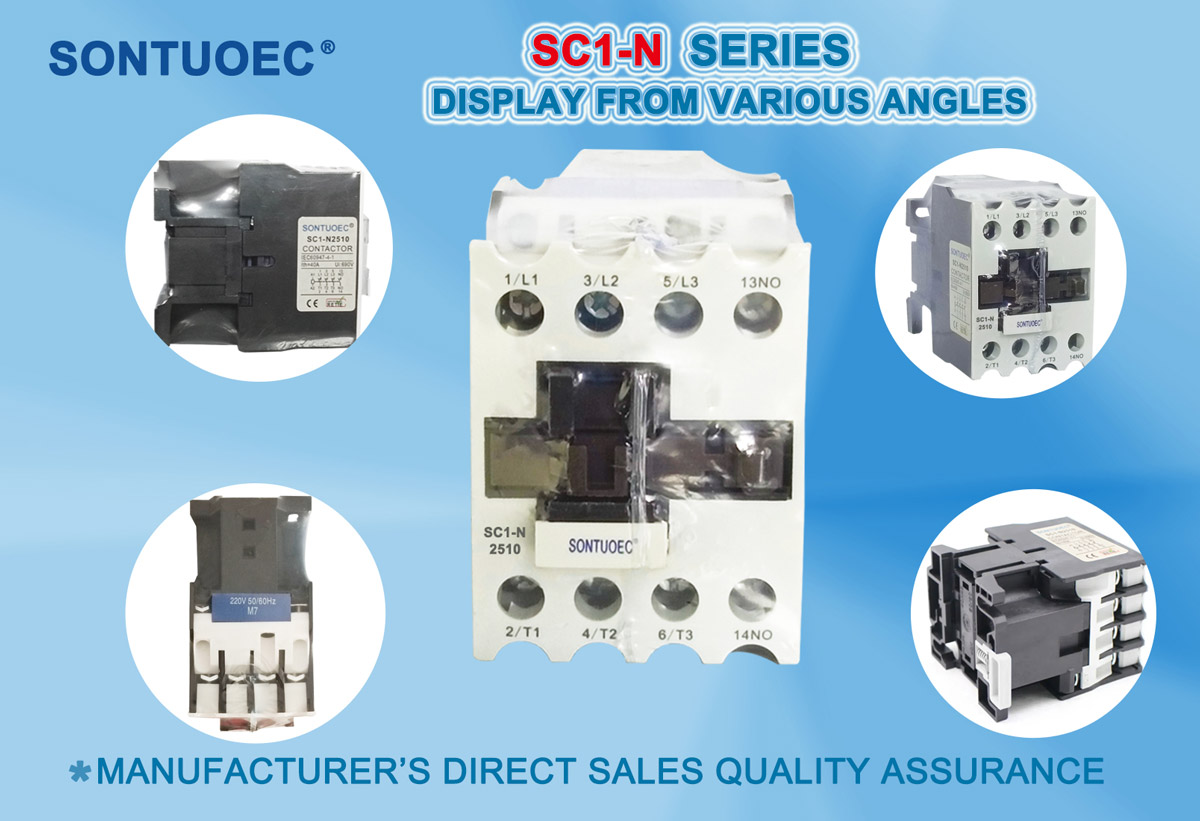

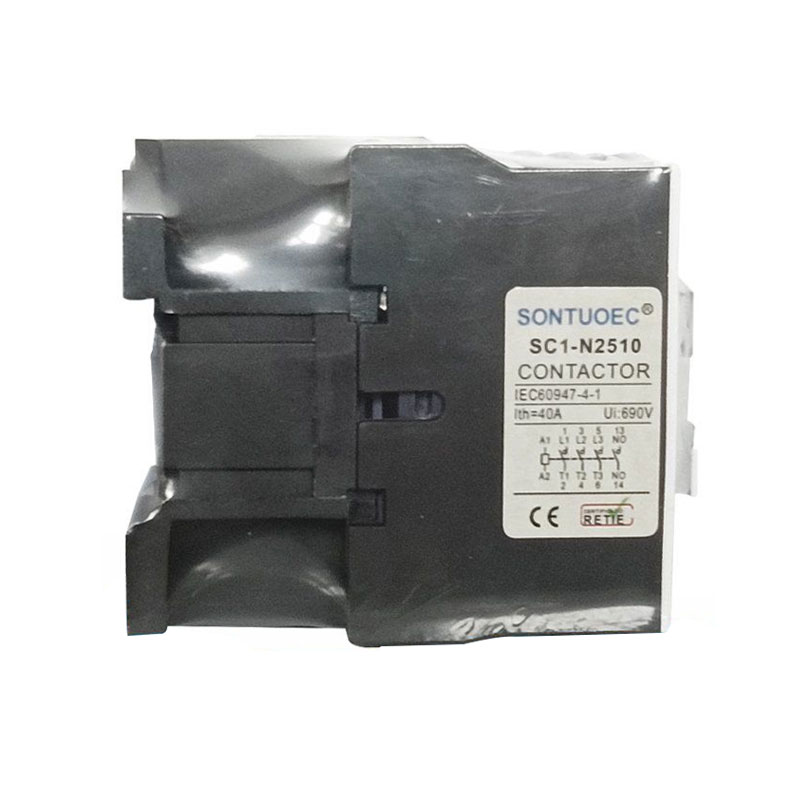

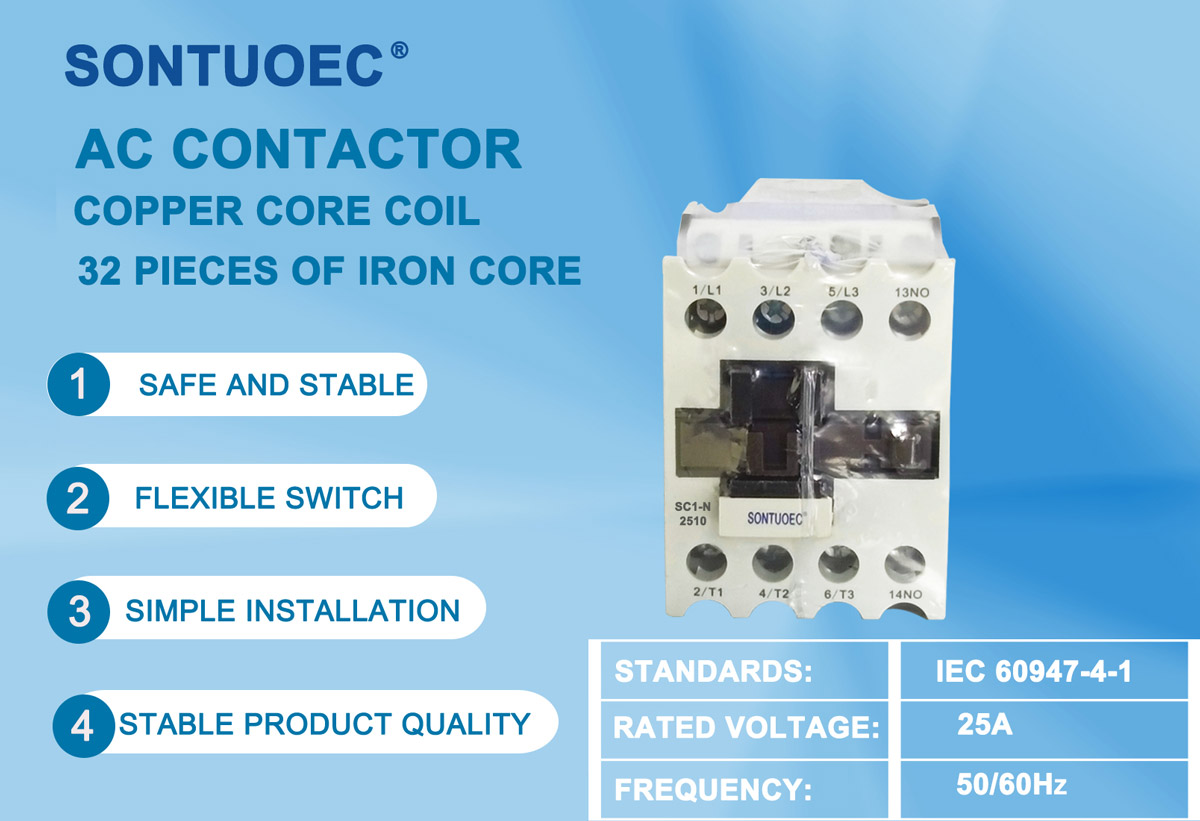

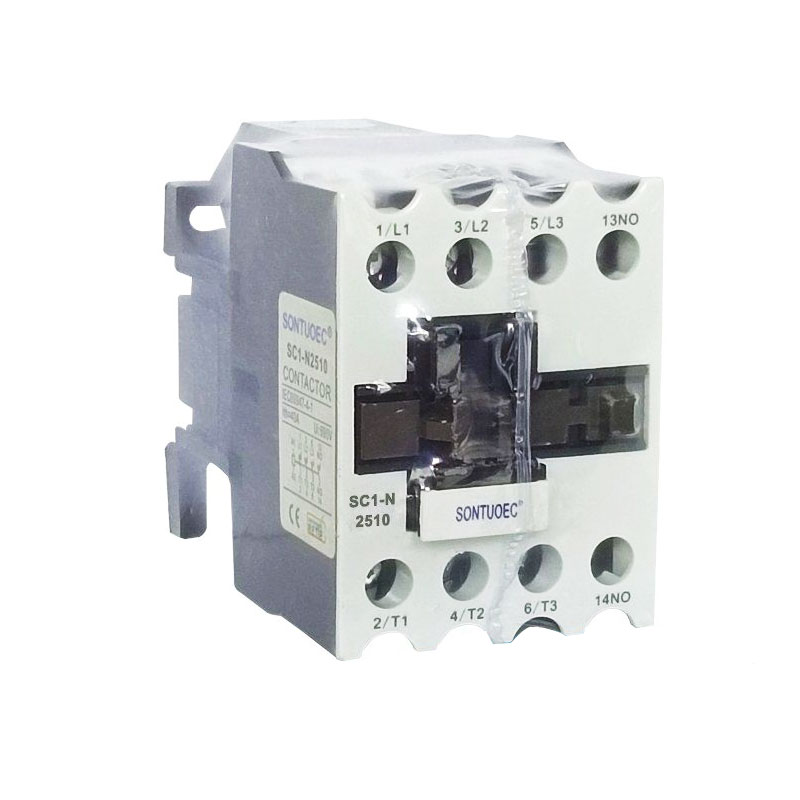

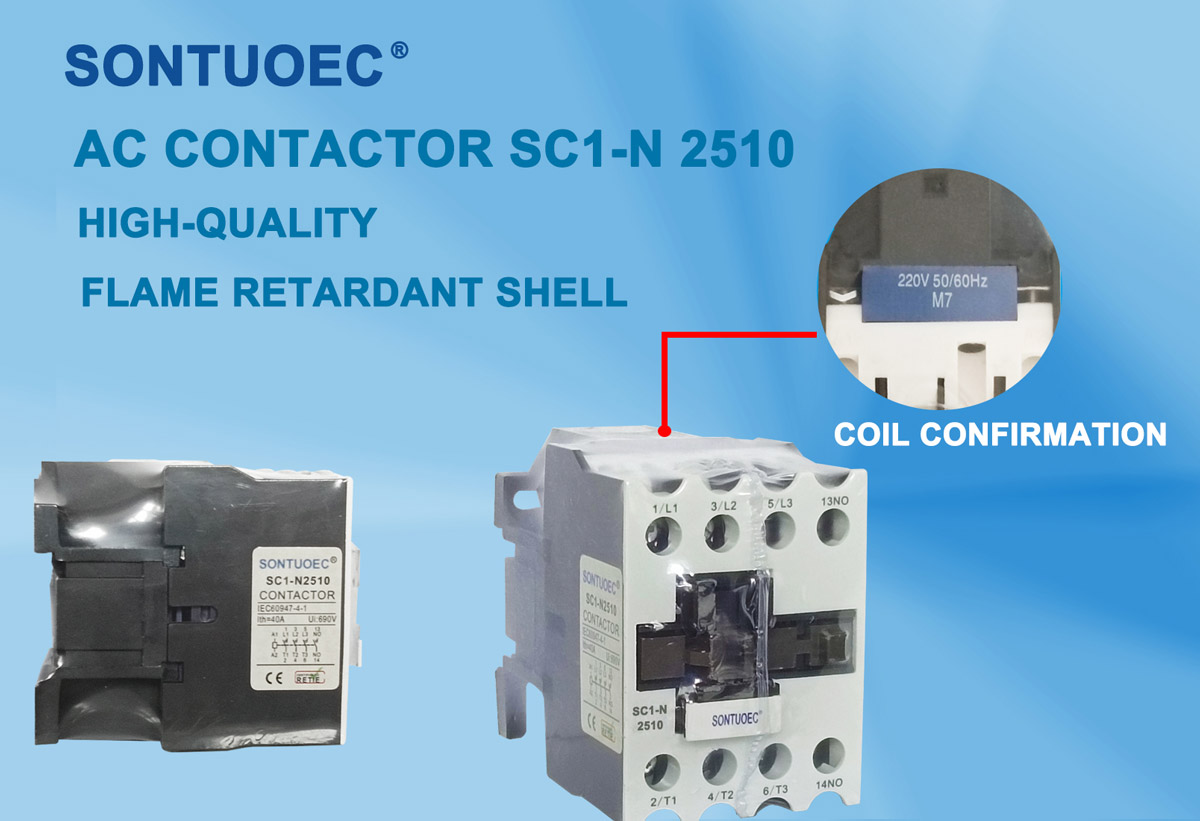

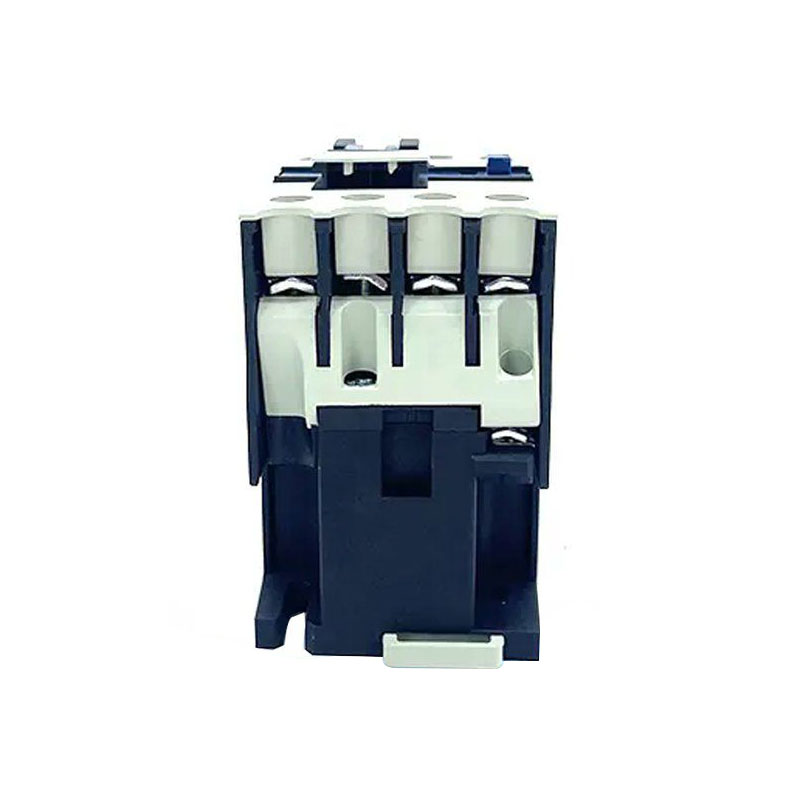

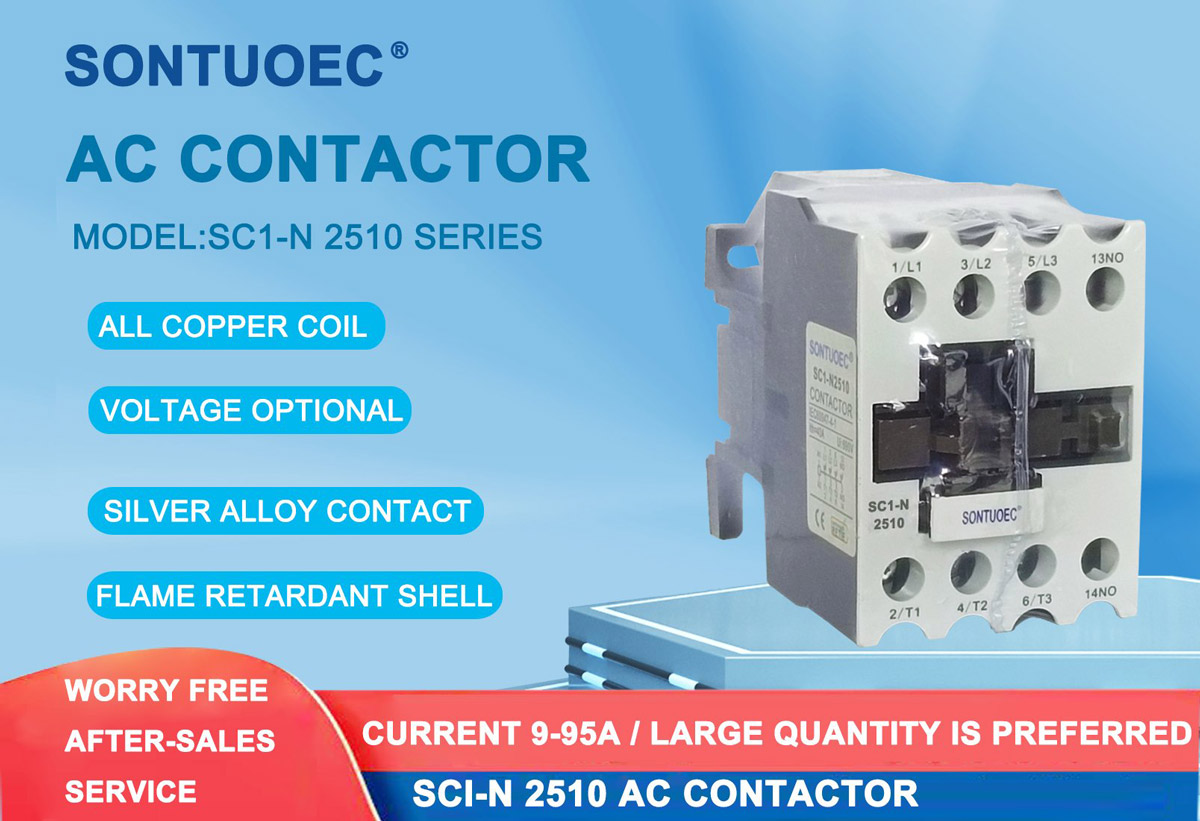

3 туйл хувьсах гүйдлийн контактор

3 туйл хувьсах гүйдлийн контактор нь гурван фазын цахилгаан системийн нэг фазыг удирддаг гурван бие даасан контакт (эсвэл туйл) бүхий хувьсах гүйдлийн контактор юм. Үүний гол үүрэг нь гурван фазын мотор эсвэл бусад гурван фазын ачааллыг эхлүүлэх, зогсоох, эргүүлэх ажиллагааг алсаас хянах явдал юм. Эдгээр гурван контактыг асаах, унтраахыг хянах замаар гурван фазын хэлхээний холболт, салгах үйлдлийг хийж, цахилгаан ачааллын ажлын төлөвийг хянах боломжтой.

Лавлагаа илгээх

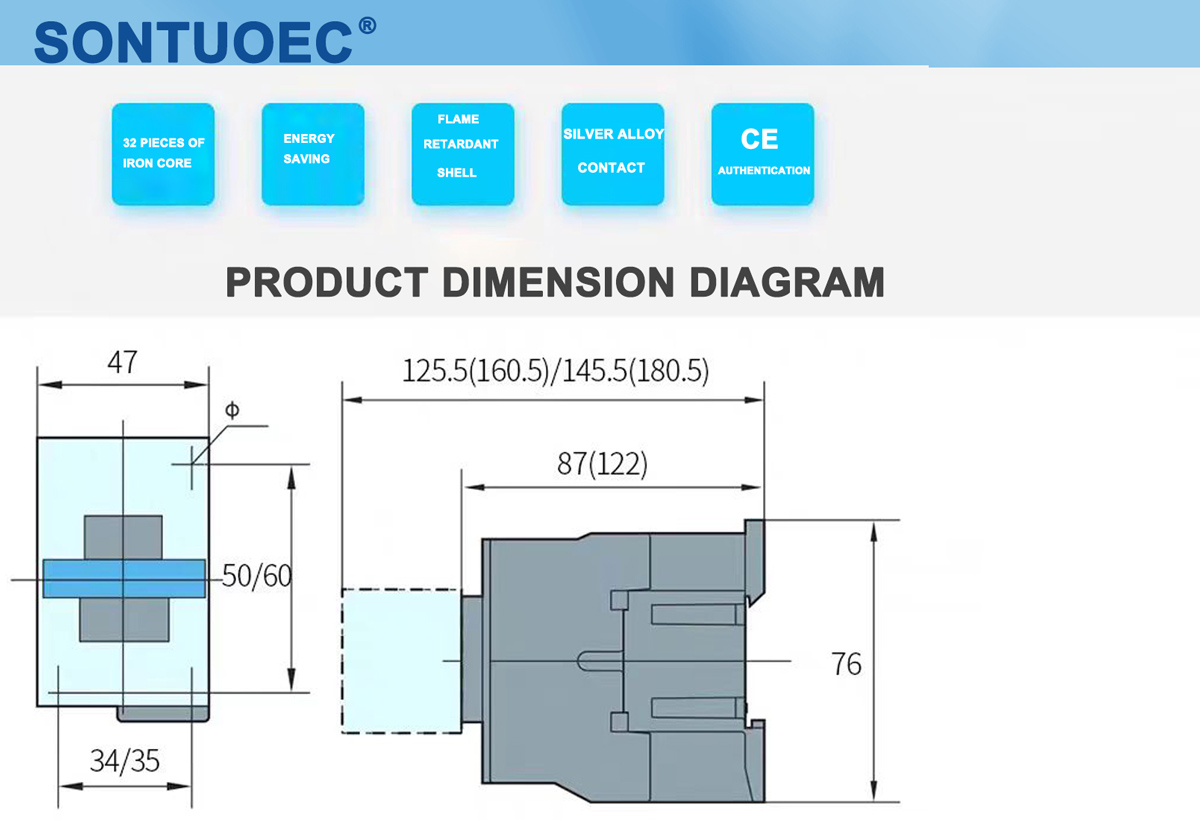

Бүтээгдэхүүний тодорхойлолт

Загвар	2 фазын цахилгааны хүчин чадал								Халаалтын нэрлэсэн гүйдэл 1-р(A)
	Нэрлэсэн хүч (КВт)				Ашиглалтын нэрлэсэн гүйдэл (A)
	220V-240V	380-440в	550в	660в	220-240 В	380V-440V	550в	660в
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Бүтэц ба ажиллах зарчим

Бүтэц:

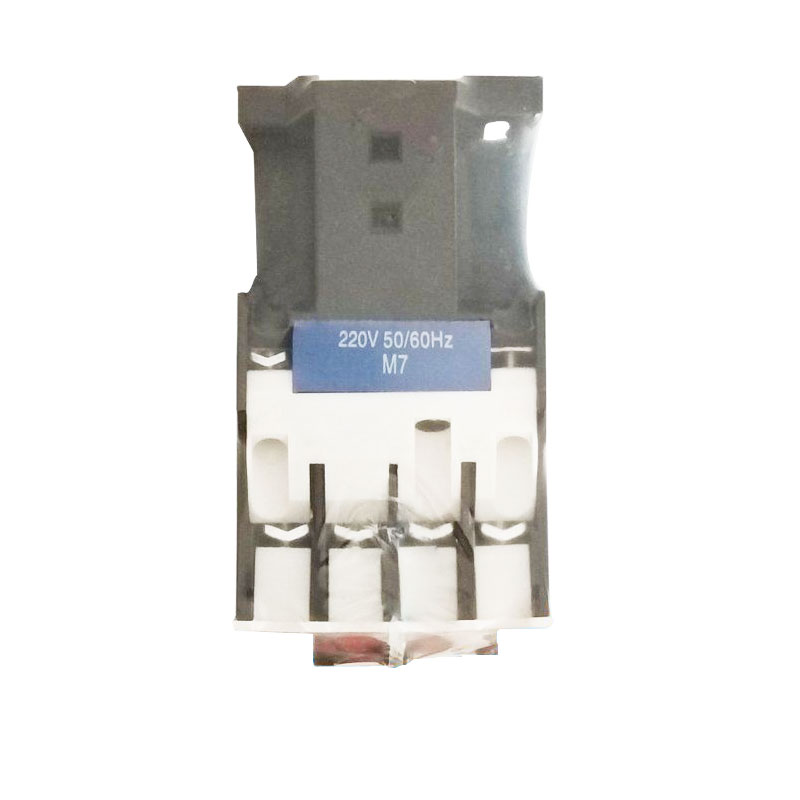

Цахилгаан соронзон систем: ороомог, судал гэх мэт бүрэлдэхүүн хэсгүүдийг багтаасан бөгөөд тэдгээр нь контактын системийг нээх, хаахад соронзон урсгал үүсгэхэд ашиглагддаг.

Холбоо барих систем: үндсэн холбоо ба туслах холбоо орно. Үндсэн контакт нь өндөр гүйдэл дамжуулахад ашиглагддаг бөгөөд туслах контакт нь хяналтын дохиог дамжуулах, хариу өгөхөд ашиглагддаг.

Нуман унтраах төхөөрөмж: Контактыг гэмтэхээс хамгаалахын тулд контактыг салгах үед үүссэн нумыг унтраахад ашигладаг.

Бүрхүүл: дотоод эд ангиудыг гадаад орчноос хамгаалахад ашигладаг.

Ажлын зарчим:

Ороомог хүчдэлтэй байх үед төмрийн цөм нь соронзлол үүсгэж, контактын системийг хаахын тулд татан авч, гурван фазын хэлхээг нээлттэй болгодог.

Ороомог хүчдэлгүй болсон үед төмөр цөм нь соронзон чанараа алдаж, контакт систем нь гурван фазын хэлхээг салгахын тулд пүршний үйлчлэлээр салдаг.

Гуравдугаарт, өргөдөл, сонголт

Хэрэглээ:

3 туйлын хувьсах гүйдлийн контактыг үйлдвэрлэлийн автоматжуулалт, эрчим хүчний систем, барилгын автоматжуулалтад өргөн ашигладаг.

Энэ нь гурван фазын моторыг асаах, зогсоох, эргүүлэх зэрэг үйлдлүүдийг удирдахад ашиглаж болно.

Мөн алсын удирдлага, эрчим хүчний системийг хамгаалахад ашиглаж болно.

Сонголт:

Гурван туйл хувьсах гүйдлийн контактыг сонгохдоо цахилгаан системийн нэрлэсэн хүчдэл, нэрлэсэн гүйдэл, ачааллын төрөл зэрэг хүчин зүйлсийг харгалзан үзэх шаардлагатай.

Одоогийн үнэлгээ нь ачааллын хамгийн их ажиллах гүйдэлтэй тэнцүү буюу их байх ёстой.

Хүчдэлийн үзүүлэлтийг эрчим хүчний системийн хүчдэлийн түвшинд тохируулсан байх ёстой.
