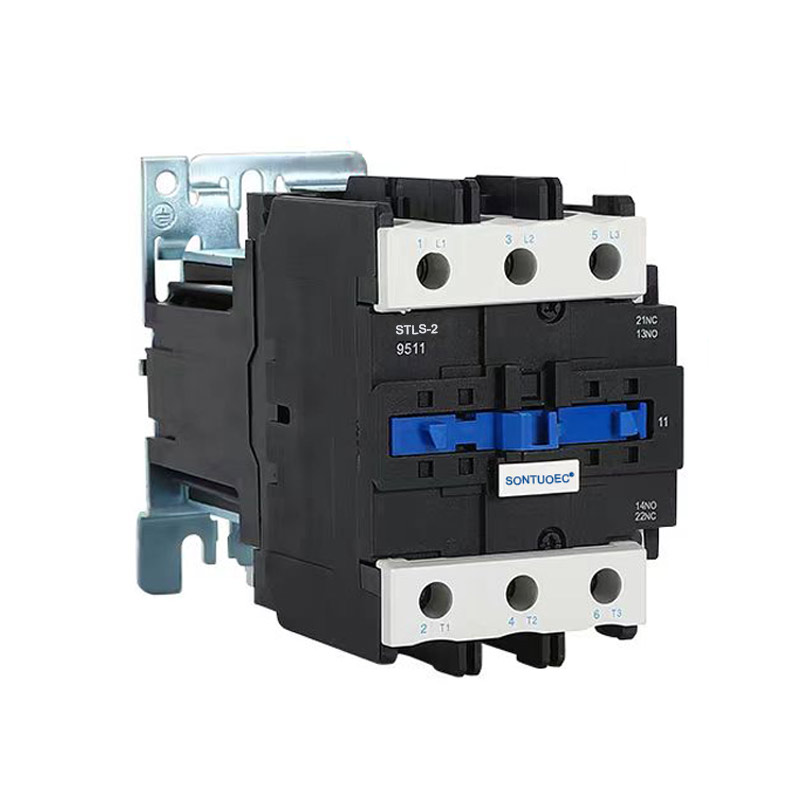

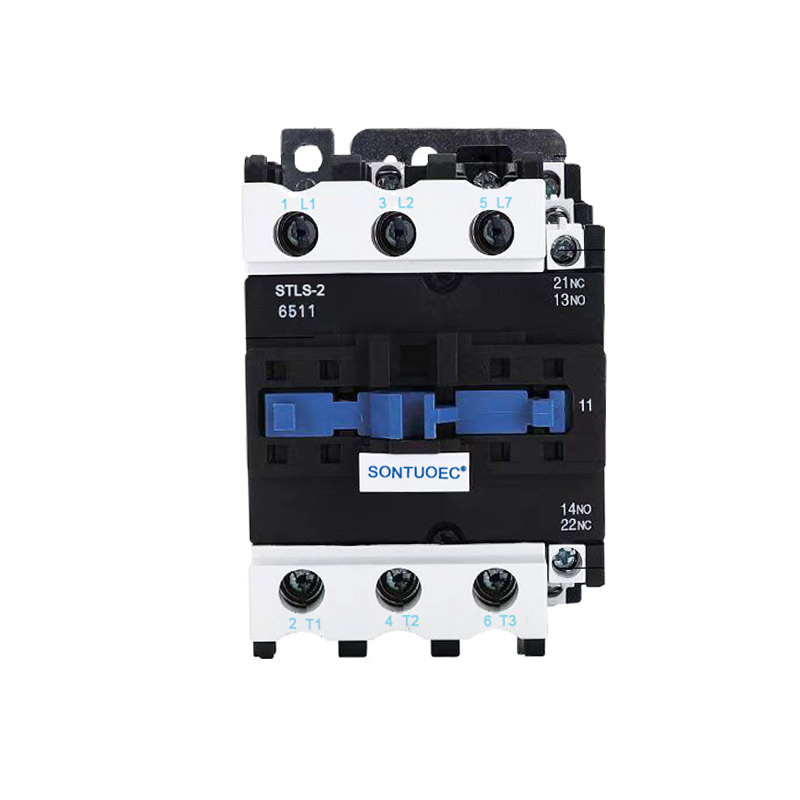

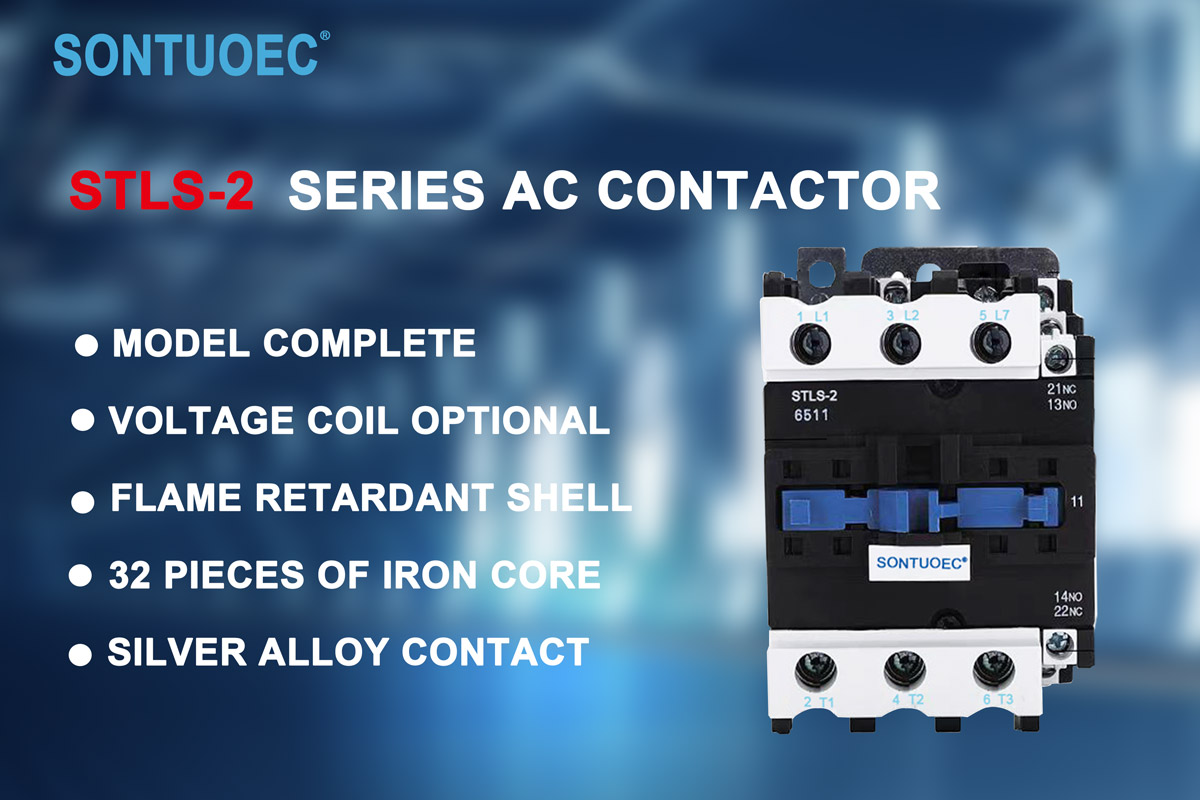

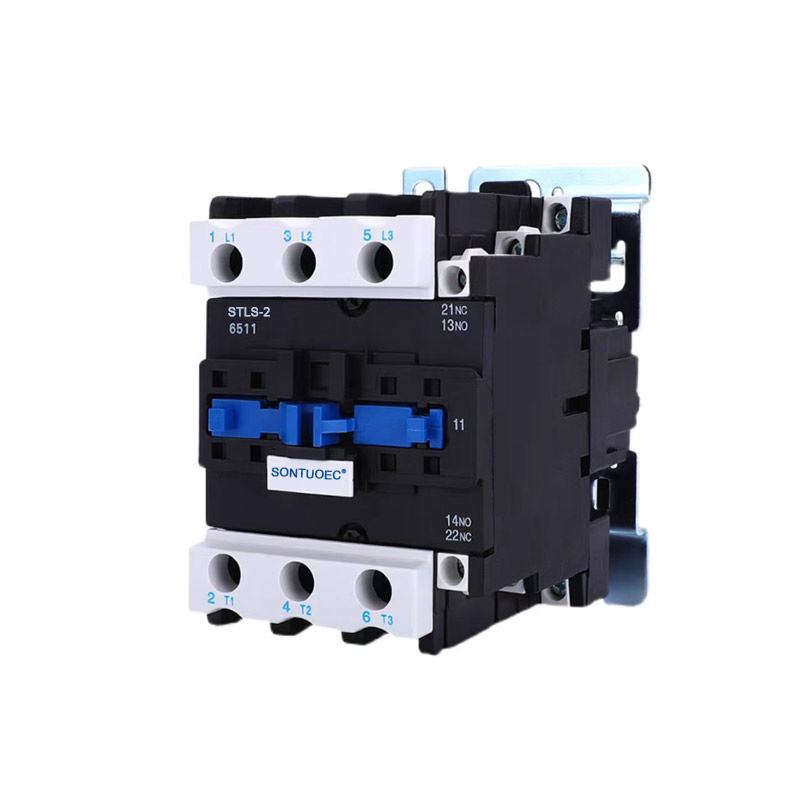

Stls-2(Cjx2) цувралын механик холболтын контактор

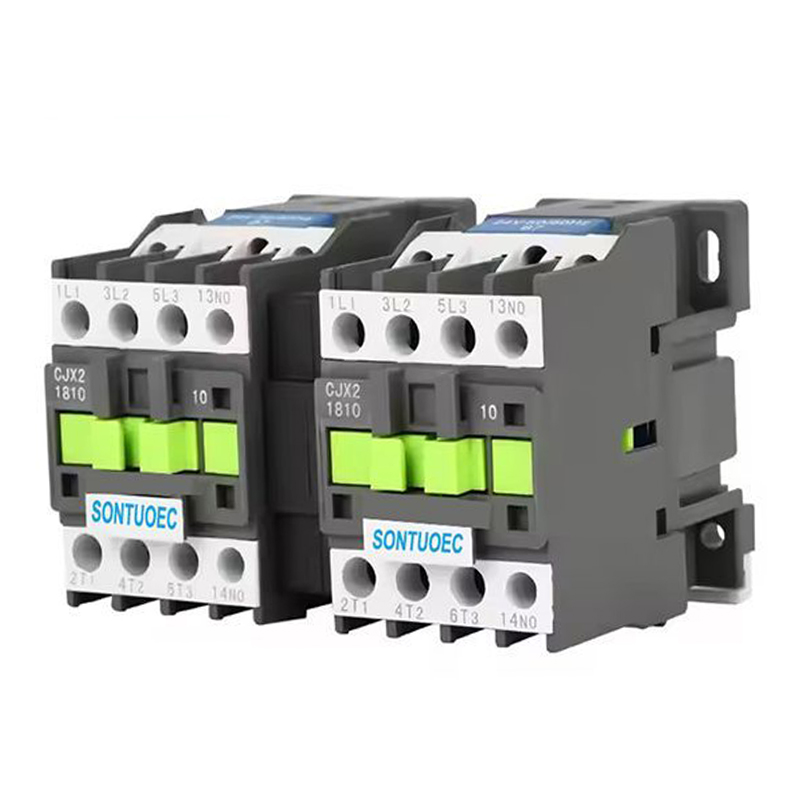

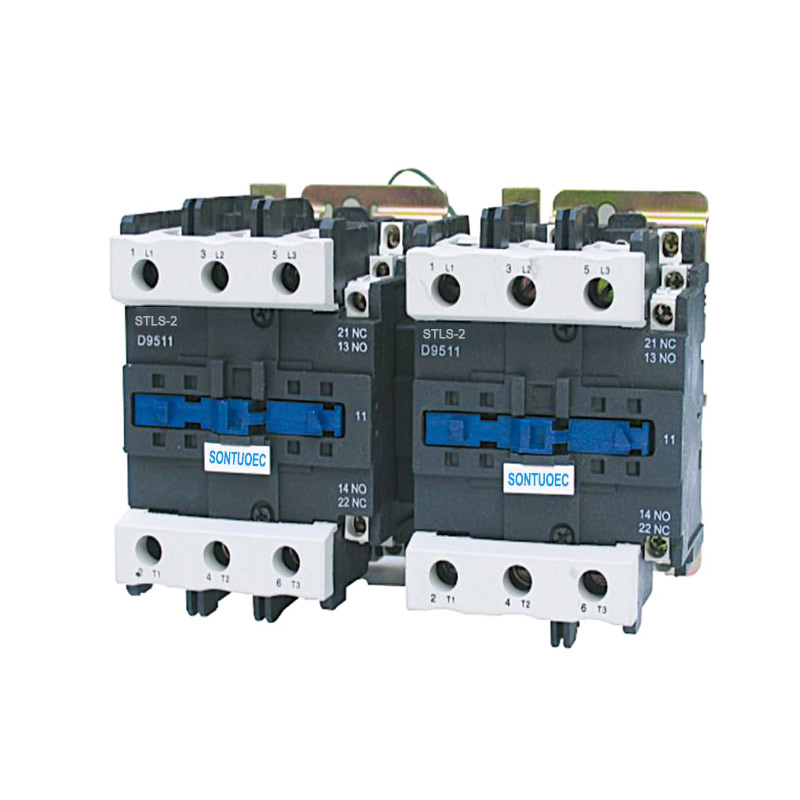

Stls-2(Cjx2) цувралын механик түгжигч контактор нь моторыг удирдахад хөрвөх боломжтой 660V хувьсах гүйдлийн 50Гц, гүйдэл 620А хүртэлх хэлхээнд ашиглахад тохиромжтой. Энэхүү механик түгжих төхөөрөмж нь хоёр хувиргах контакторын контактыг солих боломжийг олгодог. Энэ нь IEC60947-4-1 стандартад нийцдэг.

Загвар:STLS-2(CJX2)

Лавлагаа илгээх

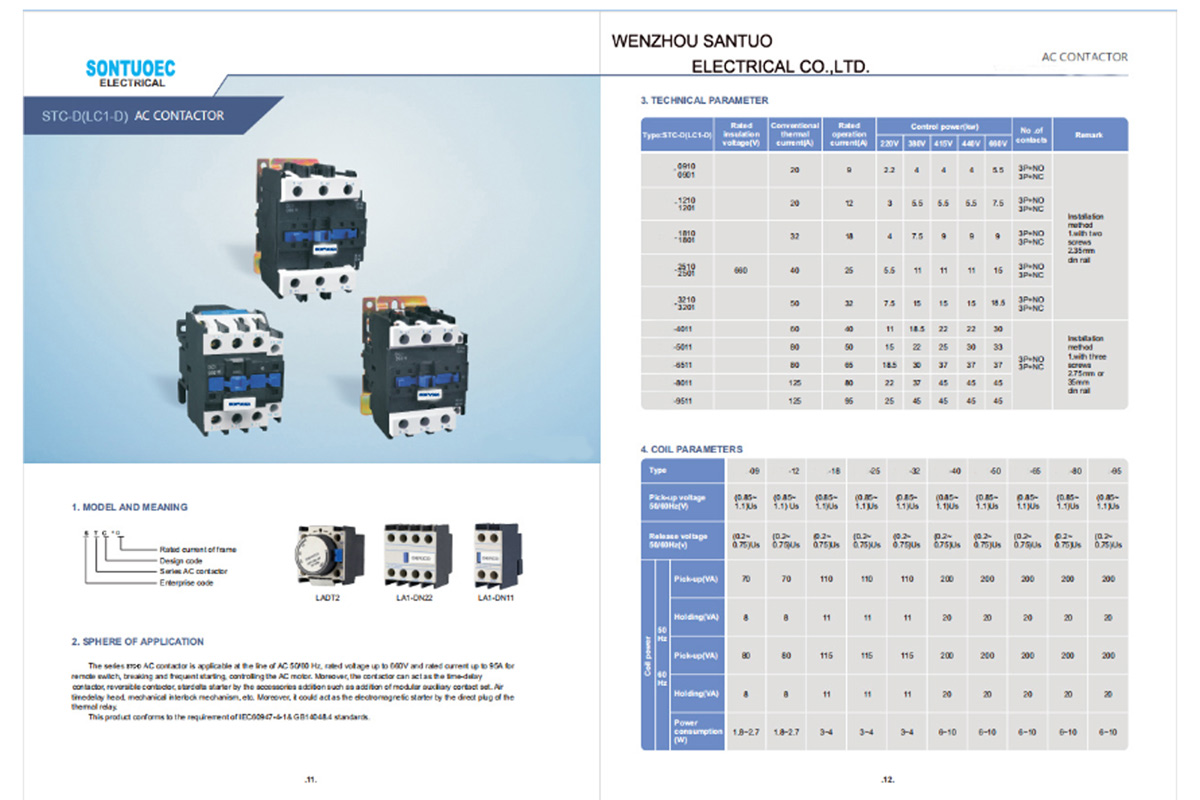

Бүтээгдэхүүний тодорхойлолт

Төрөл		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Тусгаарлалтын нэрлэсэн хүчдэл		660	660	660	660	660	660	660	660	660	660
уламжлалт дулааны		20	24	32	40	50	60	75	80	110	125
одоогийн		20	24	32	40	50	60	75	80	110	125
Ашиглалтын үнэлгээтэй		9	12	16	25	32	40	50	63	80	95
одоогийн		9	12	16	25	32	40	50	63	80	95
хяналттай	220 В	2.2	3	4	5.5	7.5	11	15	18.5	22	25
хүч (кВт)	380 В	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 В	4	5.5	9	11	15	22	35	37	45	45
	440 В	4	5.5	9	11	15	22	30	37	45	45
	660 В	5.5	7.5	10	15	18.5	30	33	37	45	45
Анхаарна уу		-ийн суурилуулалт					-ийн суурилуулалт
		реле нь хоёр эрэг ашиглаж болно					реле гурван байж болно

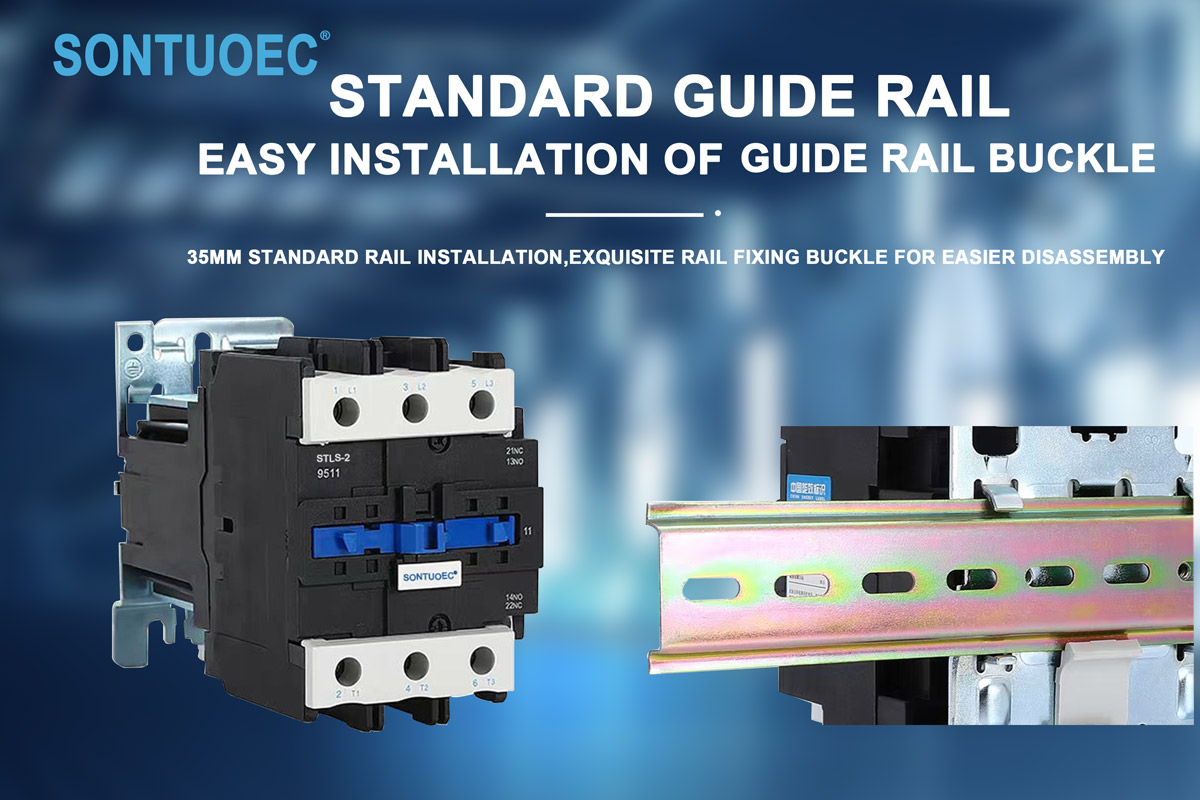

		мөн 35 мм-ийг ашиглана					эрэг шураг, мөн ашиглана
		суурилуулах төмөр зам					75мм эсвэл 35мм-ийн суурилуулалт
							төмөр зам

Бүтэц ба шинж чанар

Бүтэц:

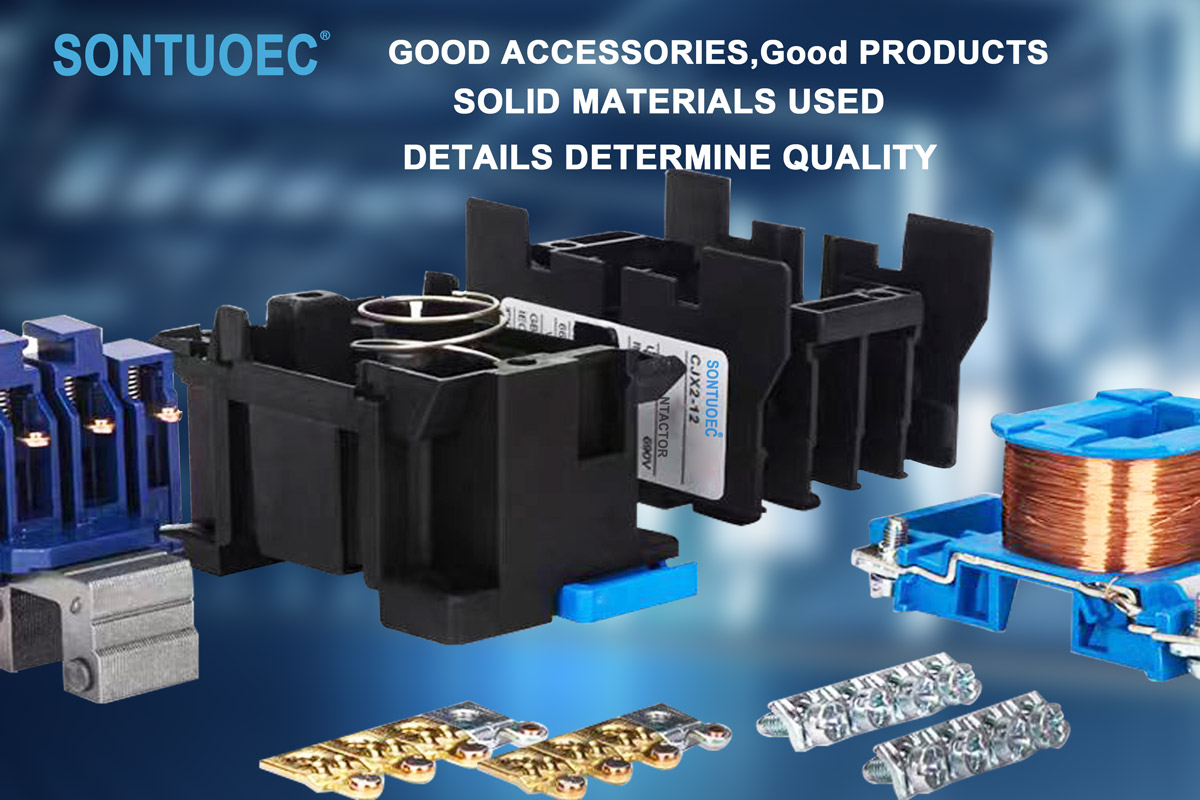

3P хувьсах гүйдлийн контактор нь ихэвчлэн цахилгаан соронзон систем (ороомог, гол гэх мэт), контакт систем (үндсэн контакт ба туслах контактыг оруулаад), нуман унтраах төхөөрөмж, бүрхүүл болон бусад хэсгүүдээс бүрдэнэ. Тэдгээрийн дотроос гол контакт нь өндөр гүйдэл дамжуулахад, туслах контакт нь хяналтын дохионы дамжуулалт, эргэх холбоог хэрэгжүүлэхэд ашиглагддаг.

Онцлогууд:

Гурван бие даасан контактын тусламжтайгаар гурван фазын цахилгаан ба нэг тэг шугамыг нэгэн зэрэг удирдах боломжтой.

Холбоо барих систем нь сайн дамжуулалт, элэгдэлд тэсвэртэй өндөр чанартай материалаар хийгдсэн.

Цахилгаан соронзон систем нь контактуудыг найдвартай холбож, суллахад хангалттай сорох хүчтэй байдаг.

Нуман унтраах төхөөрөмж нь контактыг салгах үед үүссэн нумыг үр дүнтэй унтрааж, контактыг гэмтлээс хамгаалдаг.

Stls-2(Cjx2) цувралын механик түгжигч контакт нь 660В хувьсах гүйдлийн 50Гц эсвэл 60Гц хүртэлх нэрлэсэн хүчдэл, 95А хүртэлх нэрлэсэн гүйдлийг хэлхээнд ашиглах, хувьсах гүйдлийн мотор хийх, таслах, байнга асаах, хянах зэрэгт тохиромжтой. Туслах контакт блок, таймерын саатал, машиныг түгжих төхөөрөмж гэх мэттэй хослуулан саатуулагч контактор, механик түгжигч контактор, од гурвалжин асаагуур болдог. Дулааны релетэй хамт цахилгаан соронзон асаагуурт нийлдэг. Контаторыг IEC 60947-1 стандартын дагуу үйлдвэрлэдэг.

Үйл ажиллагааны зарчим

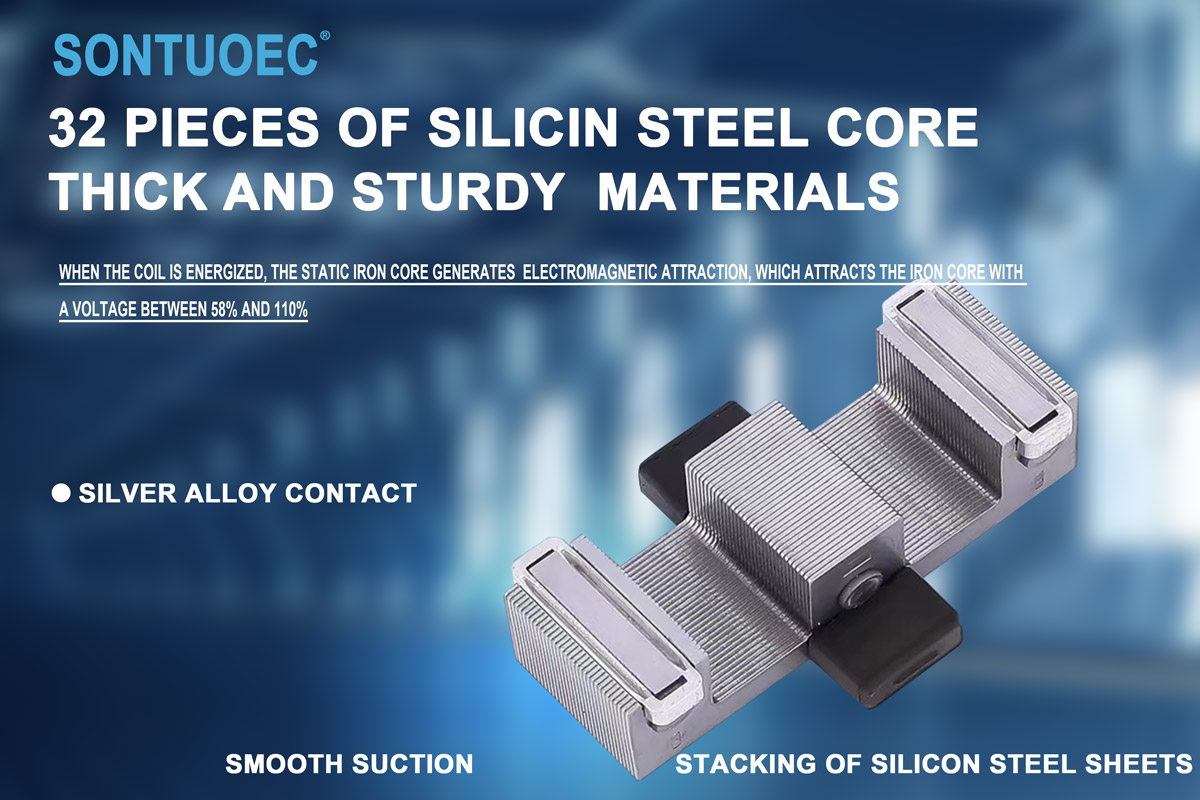

3P хувьсах гүйдлийн контакторын ороомог хүчдэлтэй байх үед төмөр цөм нь соронзлол үүсгэж, контактын системийг хаахын тулд татан авч, гурван фазын тэжээлийн эх үүсвэр болон тэг утсыг холбодог. Ороомог хүчдэлгүй болсон үед цөм нь соронзон чанараа алдаж, контактын систем нь пүршний үйлчлэлээр салдаг тул гурван фазын тэжээлийн хангамжийг тэг шугамаас салгадаг. Ийм байдлаар 3P хувьсах гүйдлийн контактор нь цахилгаан ачааллыг алсаас удирдаж чаддаг.
