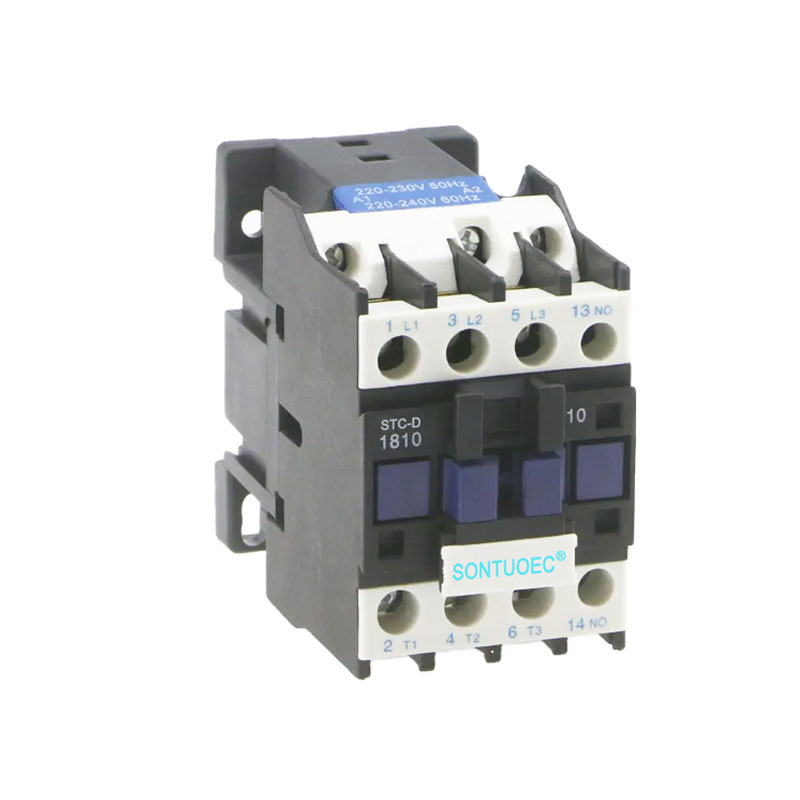

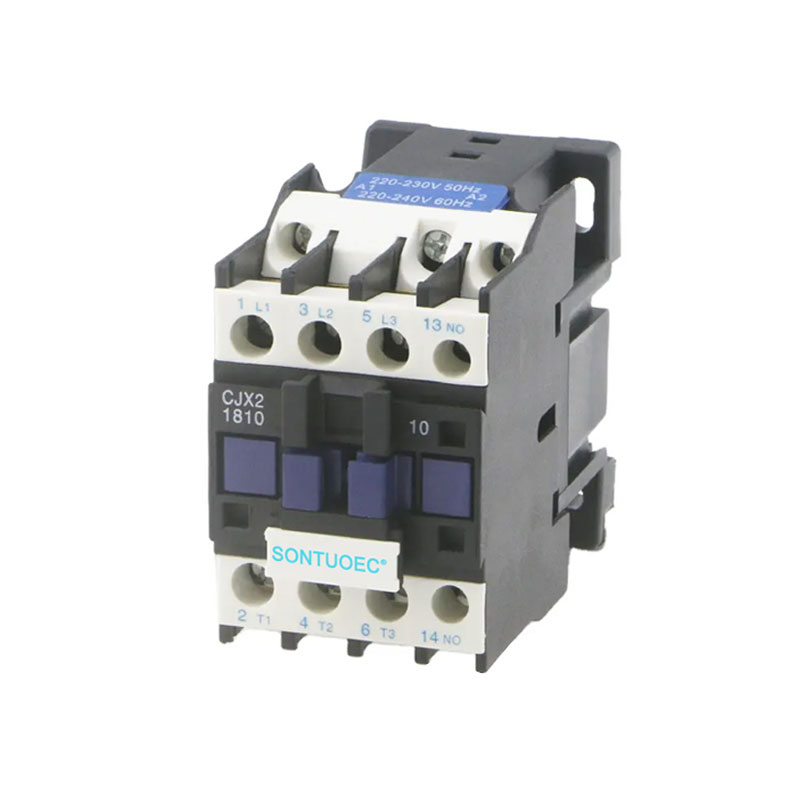

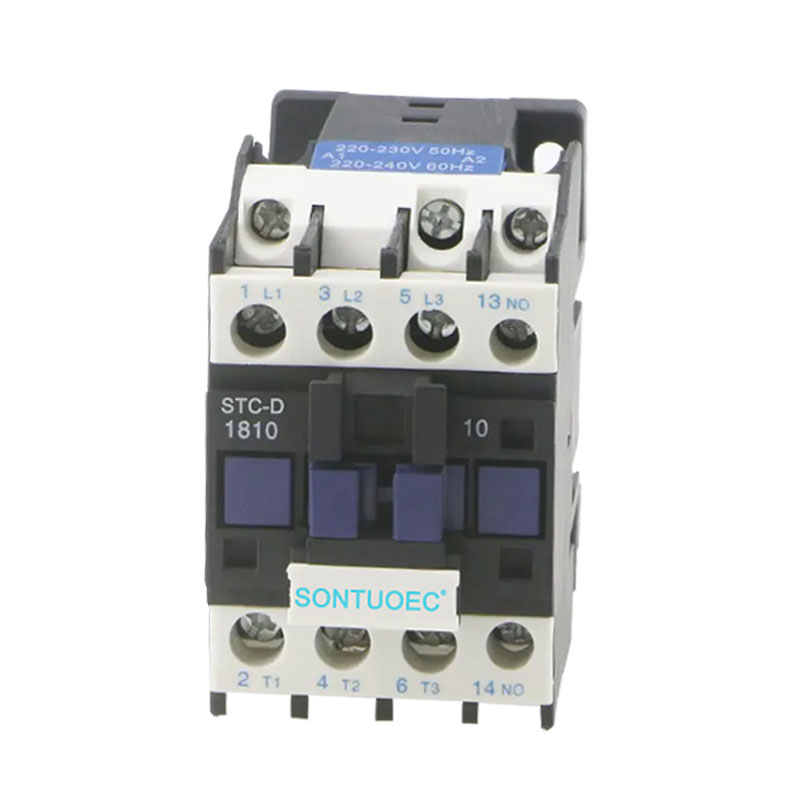

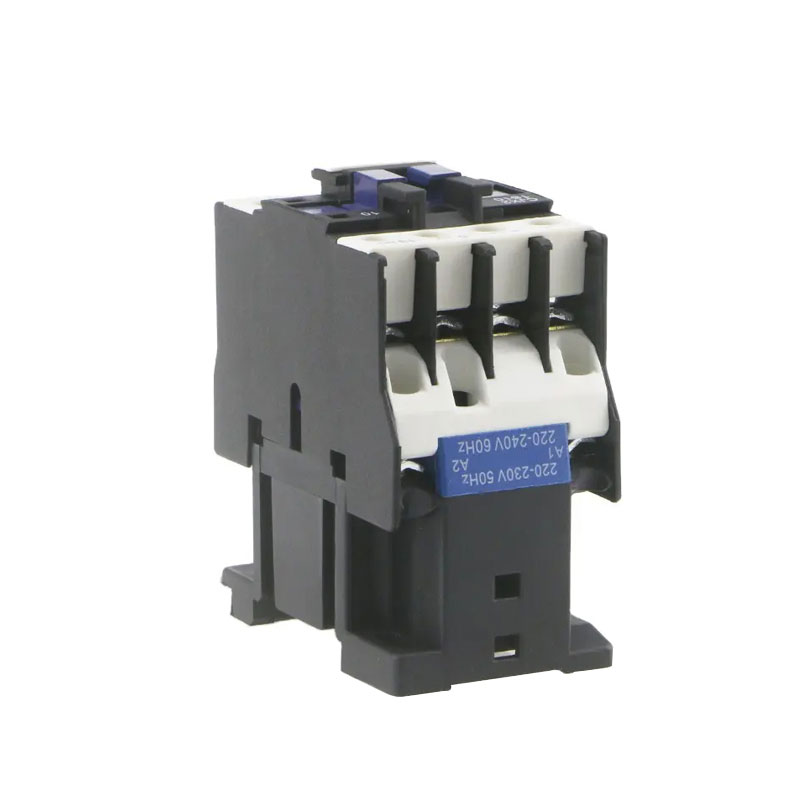

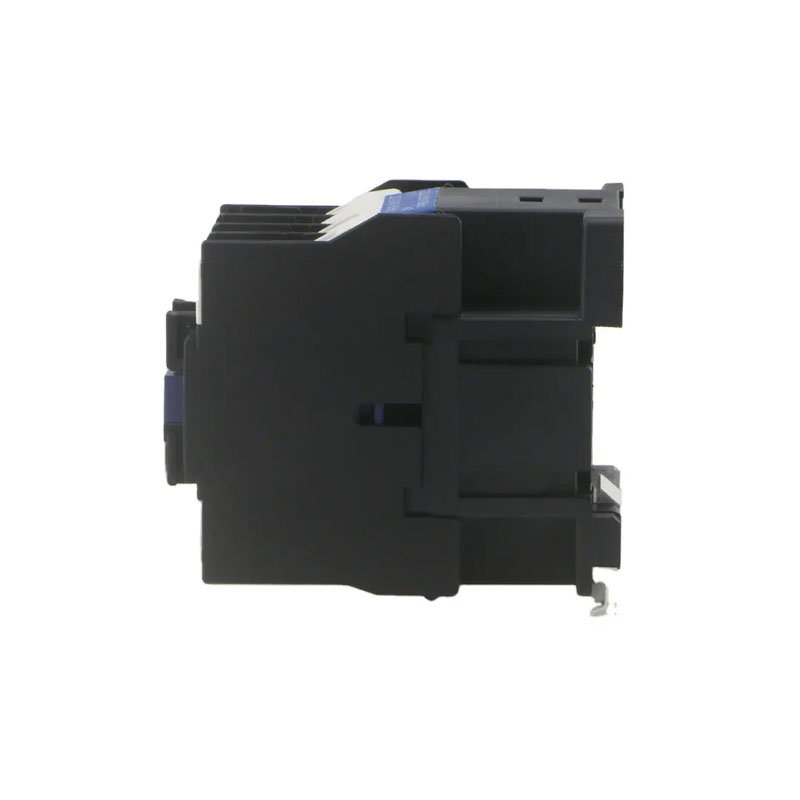

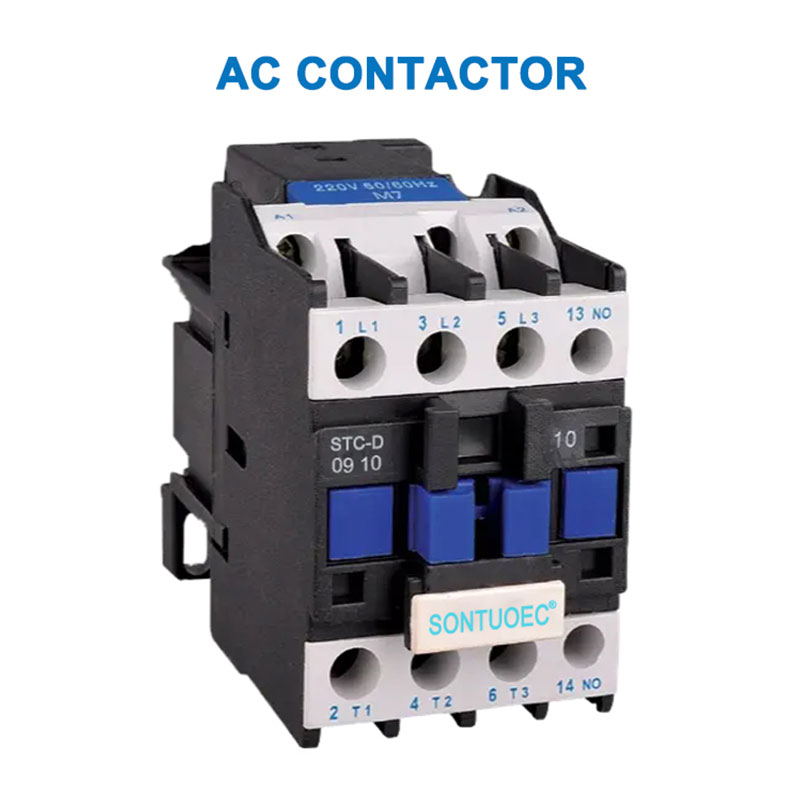

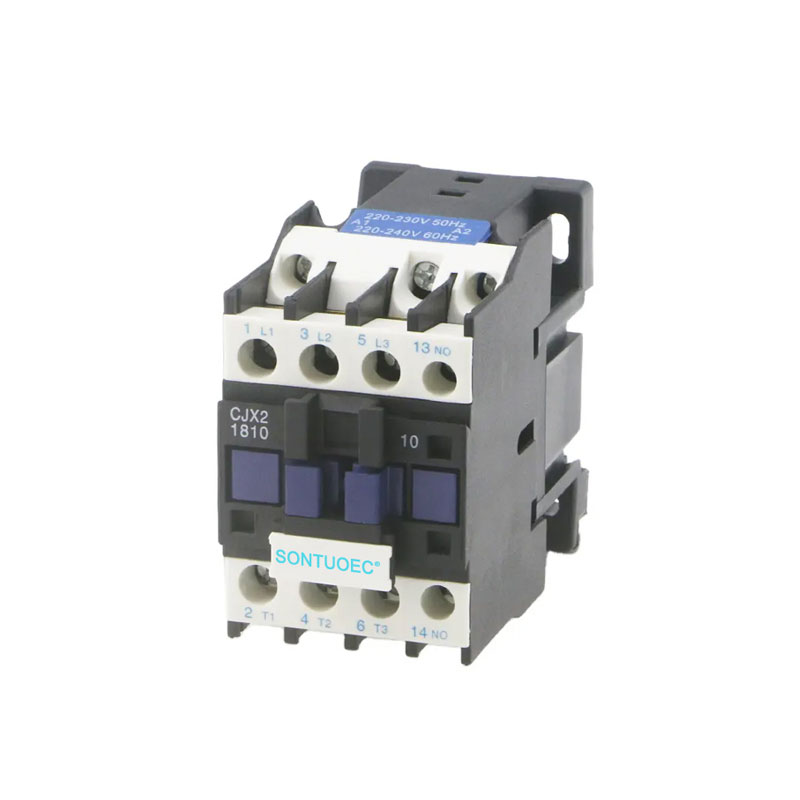

STC-D хувьсах гүйдлийн контакт

STC-D хувьсах гүйдлийн контактор нь хувьсах гүйдлийн хэлхээг алсаас хянах, байнга асаах, унтраахад ашигладаг цахилгаан бүрэлдэхүүн хэсэг юм. Энэ нь голчлон цахилгаан эрчим хүчний систем дэх хэлхээг нээх, удирдах, үйлдвэрлэлийн автоматжуулалт дахь мотор, гэрэлтүүлэг болон бусад цахилгаан ачааллыг алсаас удирдахад ашиглагддаг. Хувьсах гүйдлийн (AC) контактор, өөрөөр хэлбэл STC-D хувьсах гүйдлийн контактор нь үйлдвэрлэлийн цахилгаан эрчим хүчний систем, цахилгаан эрчим хүчний салбарт орлуулшгүй үүрэг гүйцэтгэдэг цахилгаан хяналтын чухал төхөөрөмж юм.

Загвар:STC-D

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Төрөл		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Ажлын нэрлэсэн гүйдэл (A)	AC3	9	12	18	25	32	40	50	65	80	95
Ажлын нэрлэсэн гүйдэл (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3 фазын стандарт хүчин чадлын үнэлгээ мотор 50/60Hz ангилал AC-3	220/230 В	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 В	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 В	4	5.5	9	11	15	22	25	37	45	45
	500 В	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690 В	5.5	7.5	10	15	18.5	30	33	37	45	55
Дулааны нэрлэсэн гүйдэл (A)		20	20	32	40	50	60	80	80	125	125
Цахилгааны амьдрал	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Цахилгааны амьдрал	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Механик ашиглалтын хугацаа (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Харилцагчдын тоо	3P+NO					3P+NC+NO
Харилцагчдын тоо	3P+NC					3P+NC+NO

Бүтэц ба ажиллах зарчим

Бүтэц: STC-D хувьсах гүйдлийн контакт нь гол төлөв цахилгаан соронзон систем (төмрийн гол, ороомог ба богино залгааны цагираг гэх мэт), контакт систем (үндсэн контакт ба туслах контактыг оруулаад) болон нуман унтраах төхөөрөмжөөс бүрдэнэ.

Ажиллах зарчим: STC-D хувьсах гүйдлийн контакторын ороомог хүчдэлтэй байх үед төмөр гол нь соронзон орон үүсгэн арматурыг татан контактуудыг хөдөлгөж, үндсэн контактууд болон туслах контактуудыг хаах буюу салгах замаар хэлхээний асаалт-унтраалтыг удирдана. Нуман унтраах төхөөрөмж нь контактыг эвдрэлээс хамгаалахын тулд контактыг салгах үед нумыг унтраахад ашигладаг.

STC-D AC Contactor

Төрөл ба шинж чанар

1. Төрөл:

STC-D хувьсах гүйдлийн контакторыг ашиглалт, гүйцэтгэлээр нь үйлдвэрлэлийн контактор, барилгын болон ахуйн контактор гэх мэт төрөлд ангилж болно. Нийтлэг загварт CJ цуврал (жишээ нь, CJX2 цуврал, CJ20 цуврал, CJT1 цуврал) болон ABB, Siemens, Schneider болон бусад брэндийн цуврал бүтээгдэхүүнүүд багтдаг.

2. Онцлогууд:

Найдвартай ажил: STC-D хувьсах гүйдлийн контакторууд нь ажлын найдвартай, тогтвортой байдал өндөртэй бөгөөд их хэмжээний гүйдэл, хүчдэлийг тэсвэрлэх чадвартай.

Тогтвортой гүйцэтгэл: түүний контакт систем нь сайн цахилгаан дамжуулалт, өндөр температурын элэгдэлд тэсвэртэй өндөр чанартай материалаар хийгдсэн.

Тохиромжтой засвар үйлчилгээ: STC-D хувьсах гүйдлийн контакторууд нь авсаархан бүтэцтэй бөгөөд суурилуулах, засвар үйлчилгээ хийхэд хялбар байдаг.

Хэрэглээний хувилбарууд

STC-D АС контактууд нь эрчим хүчний систем, үйлдвэрлэлийн автоматжуулалт, барилга, гэр ахуйн цахилгаан хэрэгсэлд өргөн хүрээний хэрэглээтэй. Жишээлбэл, эрчим хүчний системд энэ нь хөдөлгүүрийн эхлэх-зогсоох, чиглэлийг эргүүлэхэд ашиглах боломжтой; үйлдвэрлэлийн автоматжуулалтад үйлдвэрлэлийн шугам дээрх янз бүрийн цахилгаан тоног төхөөрөмжийг эхлүүлэх, зогсоохыг хянахад ашиглаж болно; Барилга, гэр ахуйн цахилгаан хэрэгсэлд гэрэлтүүлэг, агааржуулагч гэх мэт тоног төхөөрөмжийг асаах/унтрахад ашиглах боломжтой.
