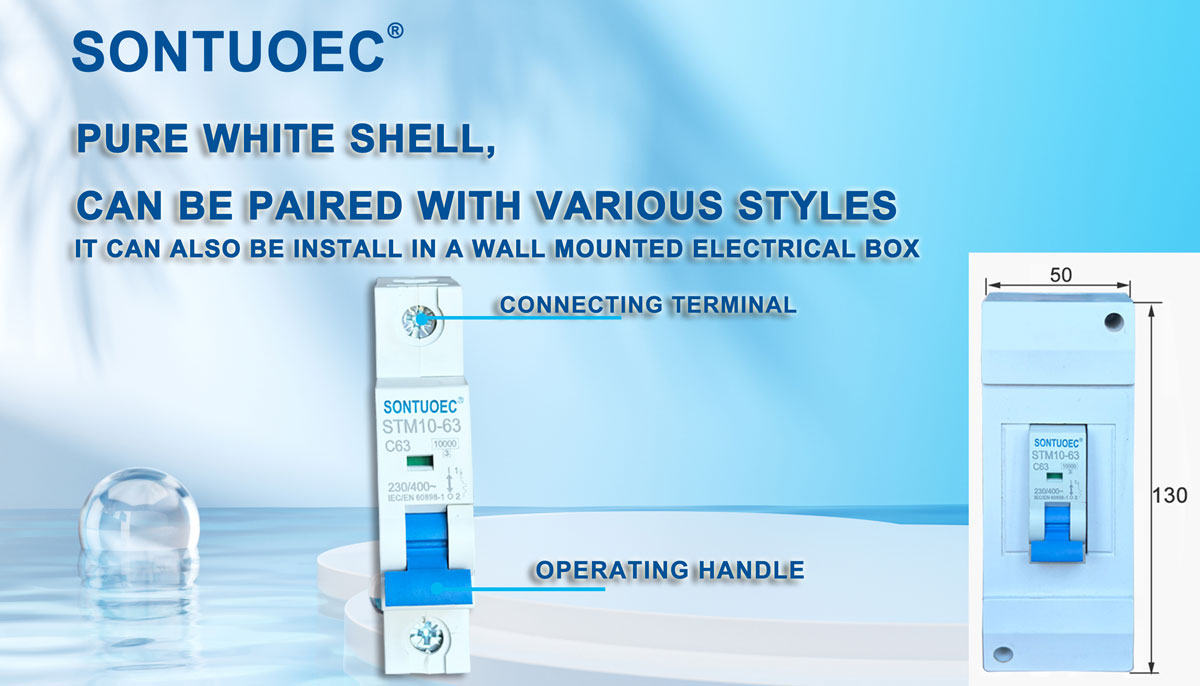

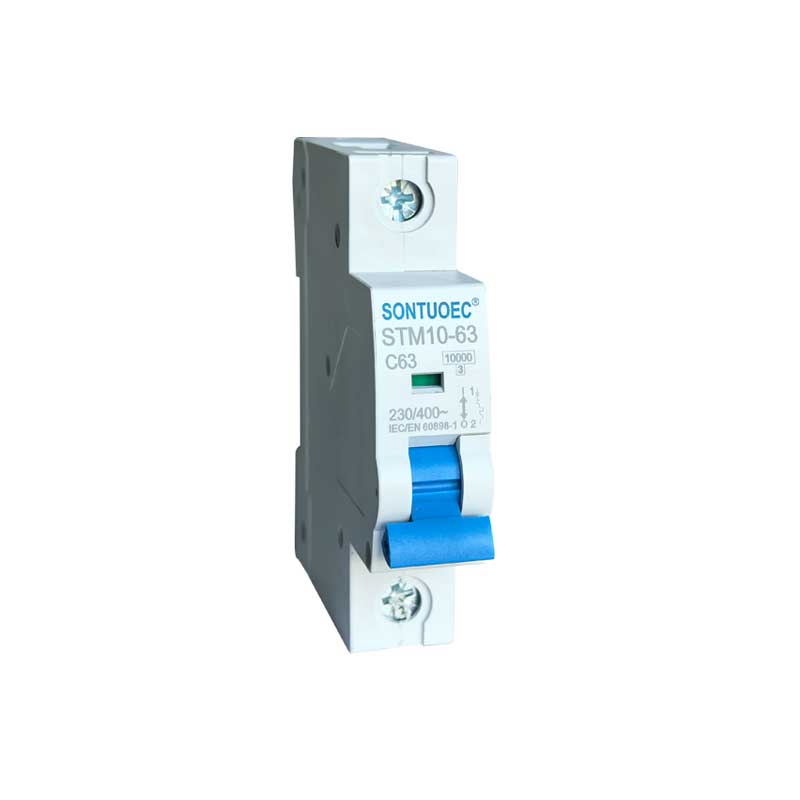

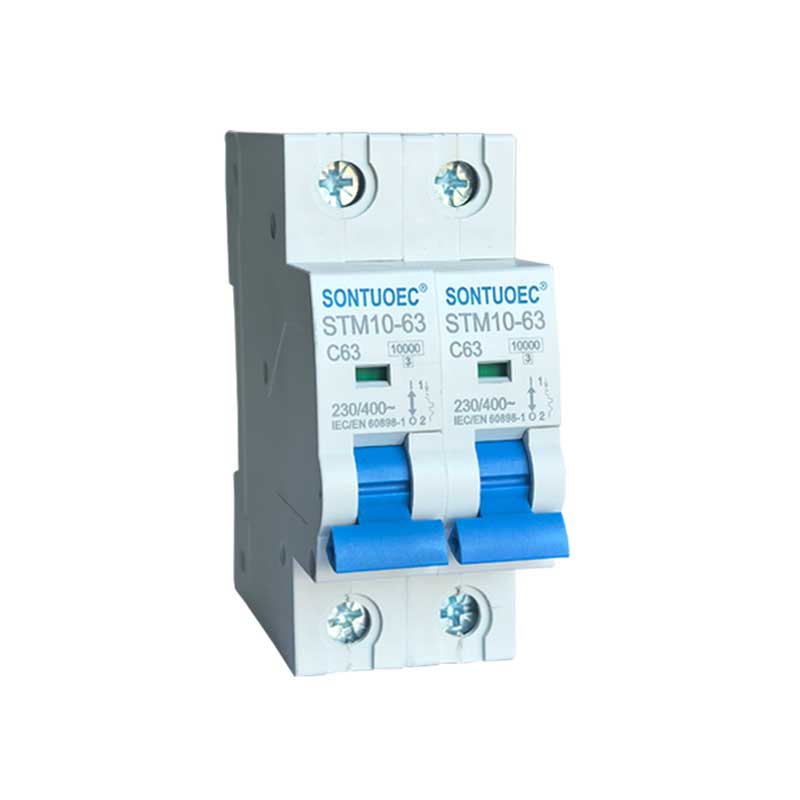

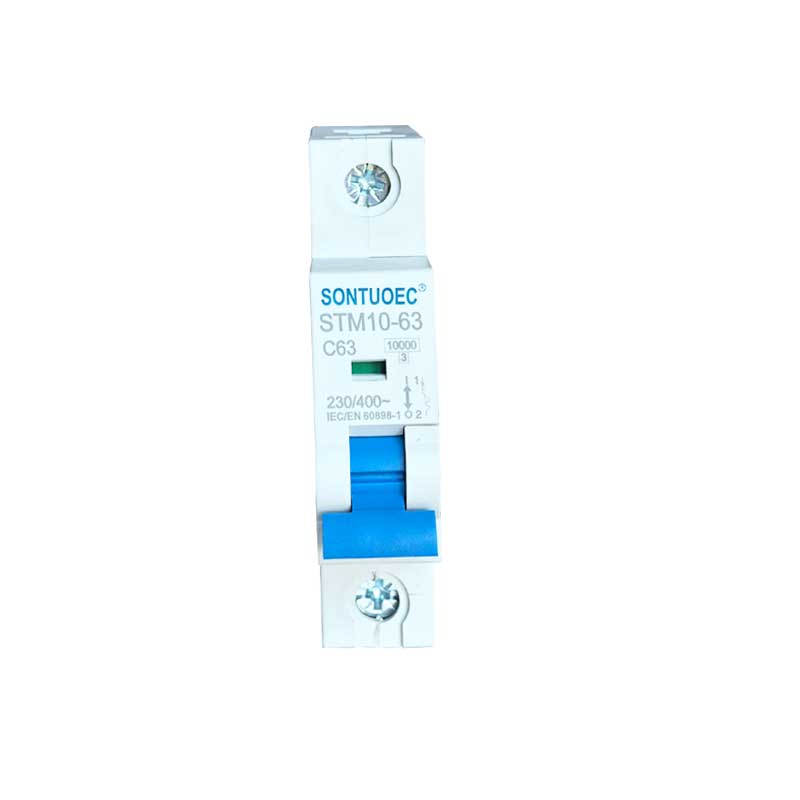

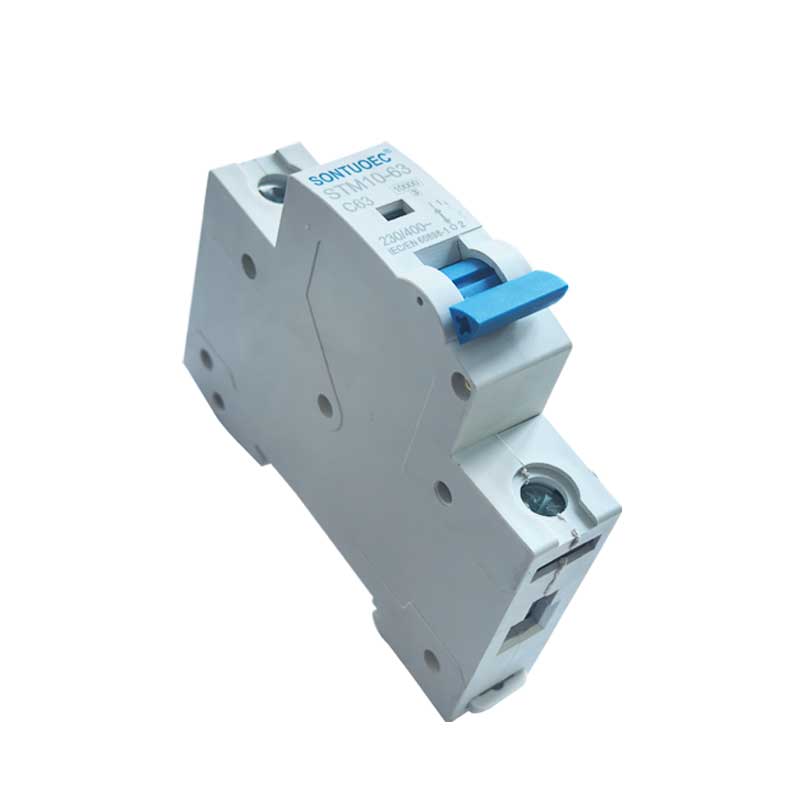

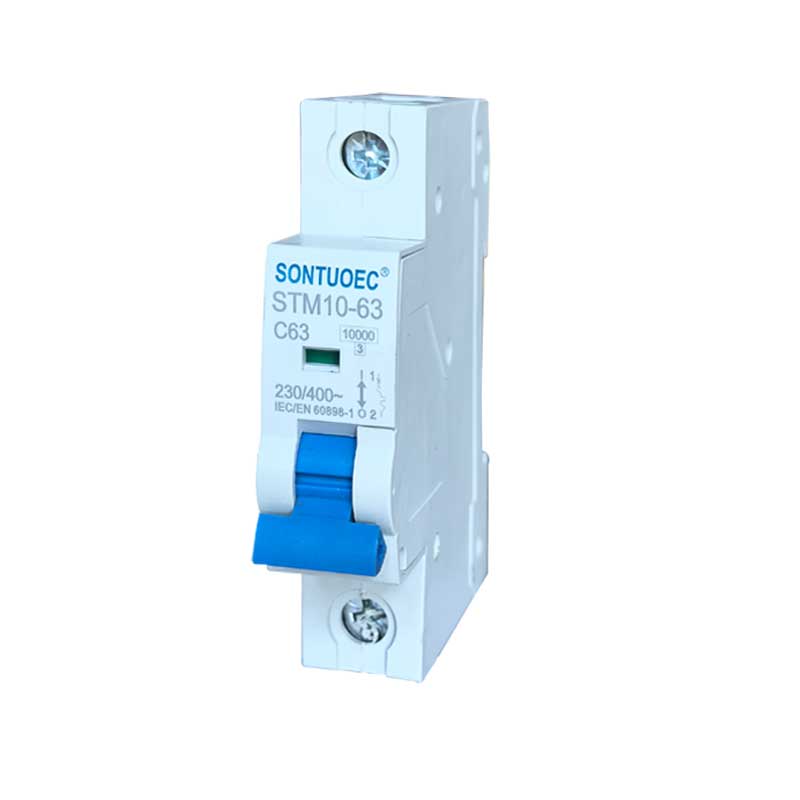

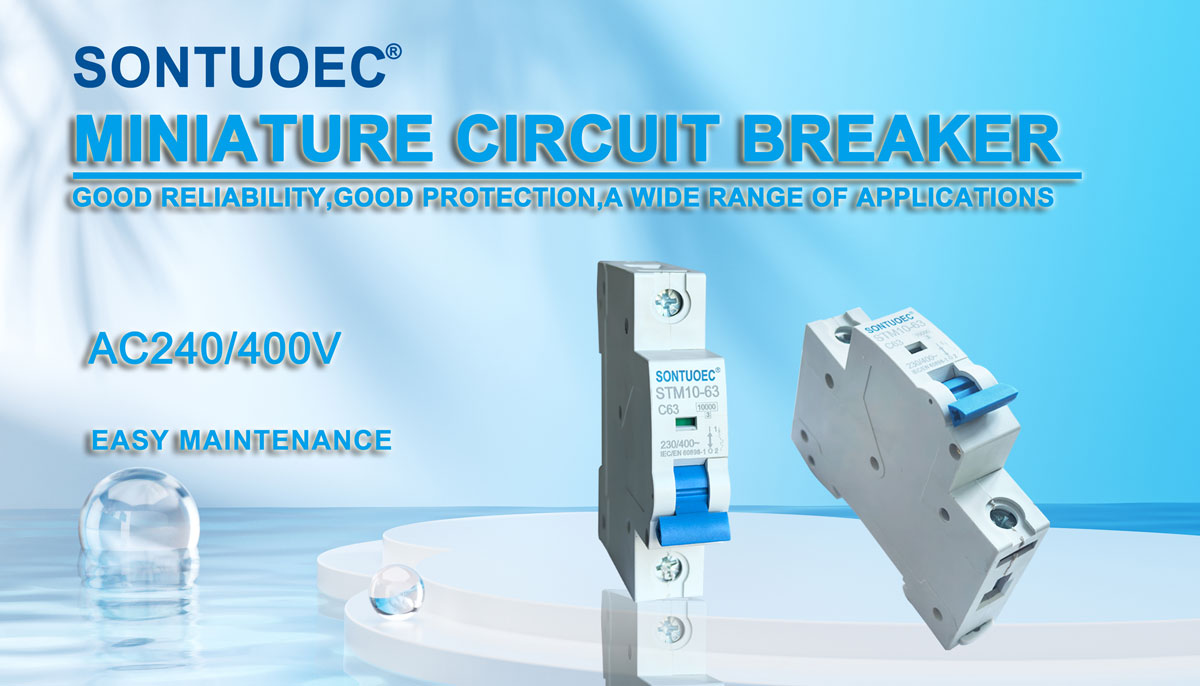

Sontuoec үйлдвэрийн шууд худалдаа MCB Stm10-63 цуврал 6ка бяцхан таслуур

SONTUOEC нь төрөл бүрийн жижиг цахилгаан хэрэгсэл үйлдвэрлэх чиглэлээр мэргэшсэн Хятадын ханган нийлүүлэгч/үйлдвэрлэгчдийн нэг юм STM10-63 цуврал өндөр эвдэрсэн бяцхан таслуур нь бүтэц нь дэвшилтэт, найдвартай ажиллагаатай, тасрах чадвар өндөр, үзэмж сайтай, бүрхүүл, эд ангиудыг цохилтод тэсвэртэй, хүчтэй галд тэсвэртэй материалаар хийсэн. Энэ нь 50 эсвэл 60 давтамжтай, Ue 400V ба түүнээс доош, Ui 63A ба түүнээс доош давтамжтай эрчим хүчний системд тохиромжтой. Энэ нь ихэвчлэн оффисын барилга, орон сууц, гэрэлтүүлэг, цахилгаан түгээх, тоног төхөөрөмжийн хэт ачаалал, богино холболтоос хамгаалахад ашиглагддаг. Ер нь үүнийг эрчим хүчний системийг байнга дамжуулахгүй болгон ашиглаж болно. Энэ нь IEC60898.1 ба GB10963.1 стандартад нийцдэг

Загвар:STM10-63

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Үзүүлэлтүүд:

	Стандарт		IEC/EN 60898-1
Цахилгаан	Нэрлэсэн гүйдэл In	A	1,2,4,6,10,16,20,25,32,40,50,63А
онцлог	Польшууд	P	1,2,3,4
	Нэрлэсэн хүчдэл Ue	V	АС 230, 400
	Тусгаарлагчийн хүчдэл Ui	V	500
	Нэрлэсэн давтамж	Гц	50/60
	Нэрлэсэн эвдрэх хүчин чадал	A	3000, 4500, 6000
	Нэрлэсэн импульс тэсвэрлэх хүчдэл(1.2/50)Uimp	V	4000
	Диэлектрик туршилтын хүчдэлийн давтамжийн давтамж 1 минутын турш	Кв	2
	Бохирдлын зэрэг		2
	Термо-соронзон ялгаруулах шинж чанар		B,C,D
Механик	Цахилгааны амьдрал	t	4000
онцлог	Механик амьдрал	t	10000
	Хамгаалалтын зэрэг		IP20
	Тохируулах жишиг температур	ºC	30
	дулааны элементийн	ºC	30
	Орчны температур	ºC	-5~+40(Тусгай хэрэглээний талаар лавлана уу
	(өдөр тутмын дундаж температур ≤35ºC)	ºC	температурын нөхөн олговрын залруулга)
	Хадгалах температур	ºC	-25~+70
Суурилуулалт	Терминал холболтын төрөл		Кабель/Pin төрлийн шин
	Кабелийн дээд/доод терминалын хэмжээ	мм2	25
	Кабелийн дээд/доод терминалын хэмжээ	AWG	3 сарын 18
	Шины дээд/доод дулааны хэмжээ	мм2	25
	Шины дээд/доод дулааны хэмжээ	AWG	3 сарын 18
	Чангалах момент	N*m	2
	Чангалах момент	фунт	18
	Суурилуулалт		DIN төмөр зам дээр EN 60715(35мм) хурдан хавчих төхөөрөмжөөр
	Холболт		Дээд ба доороос

STM10-63 Бяцхан таслуурын үндсэн функцууд

1.Хэт ачааллын хамгаалалт: Хэлхээний гүйдэл нь MCB-ийн нэрлэсэн утгаас хэтэрсэн үед STM10-63 Miniature Circuit Breaker нь тогтоосон хугацаанд хэлхээг автоматаар тасалж, хэлхээ болон тоног төхөөрөмжийг хэт халалтаас урьдчилан сэргийлнэ.

2.Богино залгалтын хамгаалалт: Хэлхээнд богино холболт үүсэх үед STM10-63 Бяцхан таслуур нь хэлхээг нэн даруй таслах бөгөөд богино залгааны гүйдэл хэлхээ болон тоног төхөөрөмжийг гэмтээхээс сэргийлнэ.

3. Нэвчилтээс хамгаалах хамгаалалт (зарим MCB-д ийм функц байдаг): алдагдлаас хамгаалах хамгаалалттай MCB-ийн хувьд хэлхээнд гоожих үед STM10-63 Miniature Circuit Breaker нь хувийн аюулгүй байдлыг хамгаалахын тулд хэлхээг хурдан таслах болно.

MCB-ийн үйл ажиллагааны зарчим

MCB нь ихэвчлэн дулааны соронзон эсвэл электрон аялал мэдрэгчийг агуулдаг бөгөөд энэ нь хэлхээний гүйдлийн өөрчлөлтийг илрүүлэхэд ашиглагддаг. Гүйдэл хэвийн бус байвал довтлогч нь MCB-ийн унтраах механизмыг ажиллуулж, STB1-63 Miniature Circuit Breaker нь хэлхээг хурдан таслахад хүргэдэг.

1.Дулааны соронзон цохигч: Энэ нь дамжуулагчаар гүйдэл өнгөрөх үед үүссэн дулааныг ашиглан таслалтыг идэвхжүүлдэг. Гүйдэл хэт их байх үед дамжуулагч халж, дулааны соронзон довтлогчийн доторх биметалыг нугалахад хүргэдэг бөгөөд ингэснээр уналтын механизмыг өдөөдөг.

2.Цахим довтлогч: Энэ нь одоогийн өөрчлөлтийг илрүүлэх, унтраах механизмын үйлдлийг хянах электрон бүрэлдэхүүн хэсгүүдийг ашигладаг. Хэвийн бус гүйдэл илэрсэн үед электрон довтлогч нь хэлхээг таслахын тулд унтраах механизм руу дохио илгээдэг.

MCB-ийн хэрэглээний хувилбарууд

MCBs нь хэвийн бус гүйдлийн улмаас хэлхээ, тоног төхөөрөмжийг гэмтээхээс хамгаалахын тулд орон сууц, худалдаа, үйлдвэрлэлийн бүсэд цахилгааны системд өргөн хэрэглэгддэг. Тэдгээрийг ихэвчлэн түгээлтийн хайрцаг, самбар эсвэл хяналтын кабинетэд суурилуулсан бөгөөд хэлхээний үндсэн унтраалга эсвэл салаа унтраалга болгон ашигладаг.

MCB-ийг сонгох, суурилуулах

1. Сонголт: MCB-ийг сонгохдоо хэлхээний нэрлэсэн гүйдэл, хүчдэлийн түвшин, хамгаалалтын шинж чанар, алдагдлаас хамгаалах шаардлагатай эсэх зэрэг хүчин зүйлсийг харгалзан үзэх шаардлагатай. Сонгосон STB1-63 жижиг хэлхээний таслуур нь орон нутгийн цахилгааны аюулгүй байдлын стандарт, дүрэм журамтай нийцэж байгаа эсэхийг шалгах нь чухал юм.

2. Суурилуулалт: STB1-63 бяцхан таслуурыг идэмхий хийгүй хуурай, агааржуулалттай орчинд суурилуулж, утсыг зөв, найдвартай холбоно. Суурилуулалтын явцад цахилгааны аюулгүй байдлын холбогдох дүрэм журам, ашиглалтын журмыг дагаж мөрдөх ёстой.
