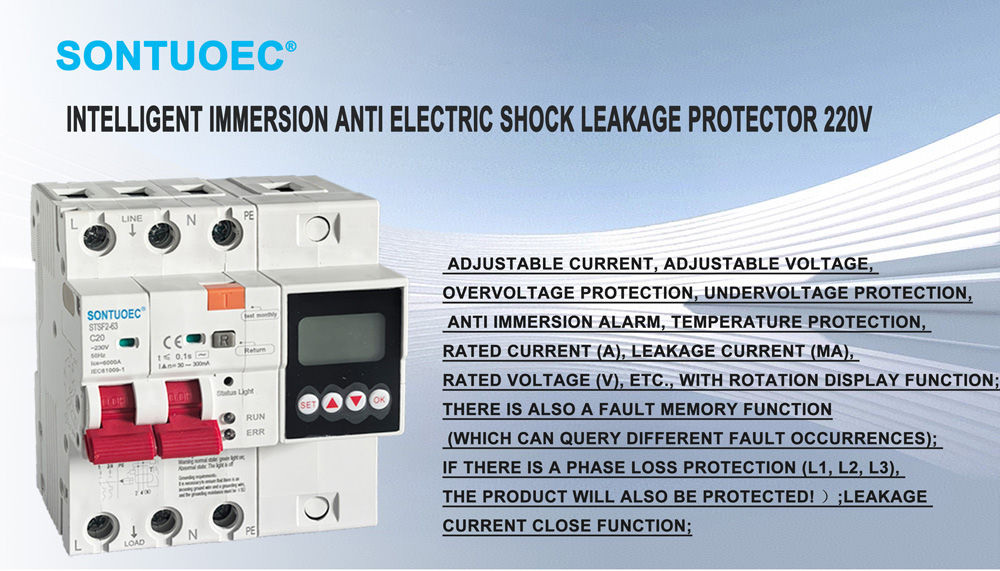

Ухаалаг усанд дүрэх цахилгаан цочролоос хамгаалах 220 В-ын агаарын таслуур

STSF2-63/100 100A 2p 4p Олон үйлдэлт RCBO нь хүн цахилгаанд цохиулах эсвэл цахилгааны сүлжээ алдагдсан үед 230В-400В хүчдэлтэй, 100А нэрлэсэн гүйдэлтэй хэлхээнд нэрлэсэн хувьсах гүйдлийн 50/60 Гц-д тохиромжтой. Алдагдал, хэт хүчдэл, бага хүчдэл нь тогтоосон утгад хүрэх үед үлдэгдэл гүйдлийн таслуур нь маш богино хугацаанд хурдан ажиллаж, тэжээлийн хангамжийг хурдан тасалдаг. Үлдэгдэл гүйдлийн таслуурын хяналтын температур тогтоосон утгад хүрэхэд хяналтын газардуулгын утас холбогдоогүй байна. Холбогдсон үед бүтээгдэхүүн нь ажилтнууд болон цахилгаан тоног төхөөрөмжийн аюулгүй байдлыг хамгаалахын тулд дохиоллын дуу гаргадаг бөгөөд үүнээс зайлсхийх боломжтой. Цахилгааны сүлжээнд хэт хүчдэлийн улмаас тоног төхөөрөмжийг гэмтээхээс урьдчилан сэргийлэх. Хэт ачаалал, богино холболт, гоожих, хэт хүчдэлээс бага хүчдэл болон хэт температураас хамгаалах функцийг ердийн нөхцөлд цахилгаан хэрэгслийг үе үе асаах, унтраахад ашиглаж болно. Гэрэлтүүлгийн хэлхээ, ялангуяа үйлдвэрлэлийн болон худалдааны гэрэлтүүлгийн түгээлтийн системд тохиромжтой. Бүтээгдэхүүн нь бусад ижил төрлийн бүтээгдэхүүнээс бага хэмжээний эзэлхүүнтэй, авсаархан бүтэцтэй, зардал багатай. Энэ нь үзэсгэлэнтэй дүр төрхтэй, Өндөр таслах хүчин чадал нь гэр ахуйн цахилгаан түгээх ажилд тохиромжтой сонголт болгодог. Энэхүү бүтээгдэхүүн нь GB/T 16917.1 болон IEC 61009-1 стандартад нийцэж, CE гэрчилгээ авсан.

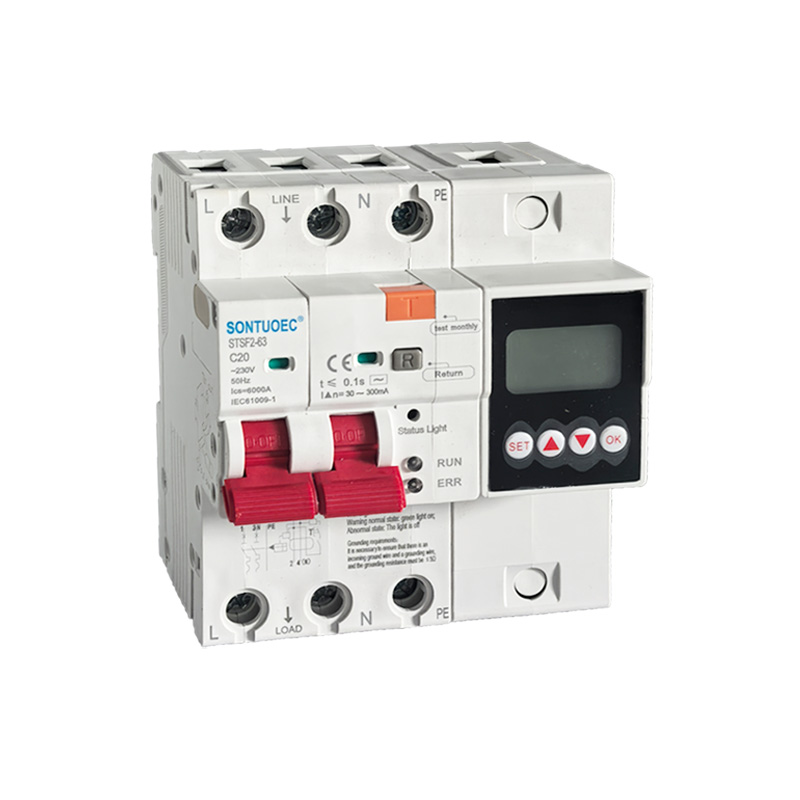

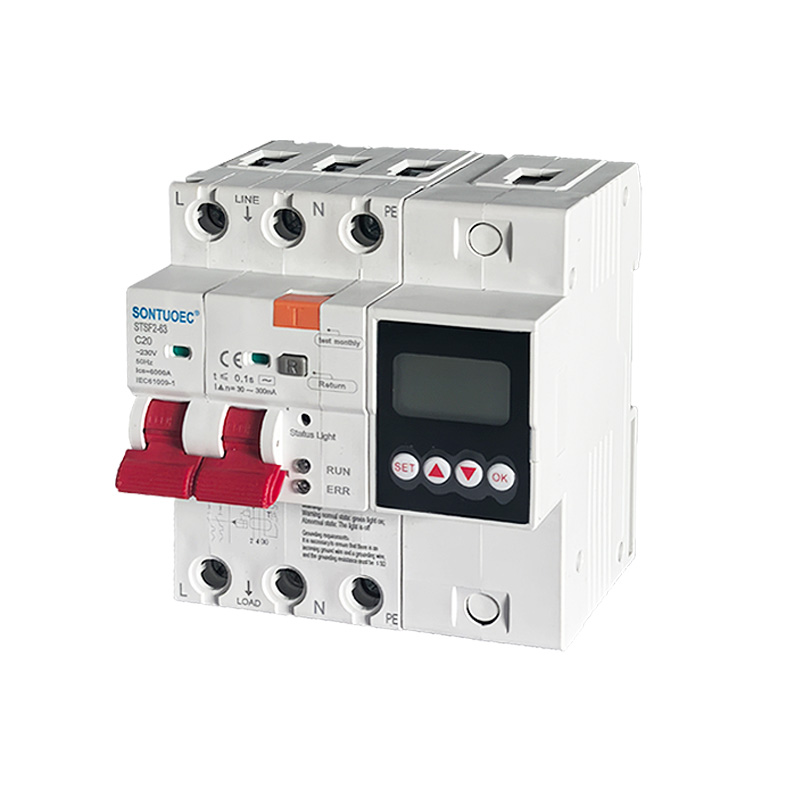

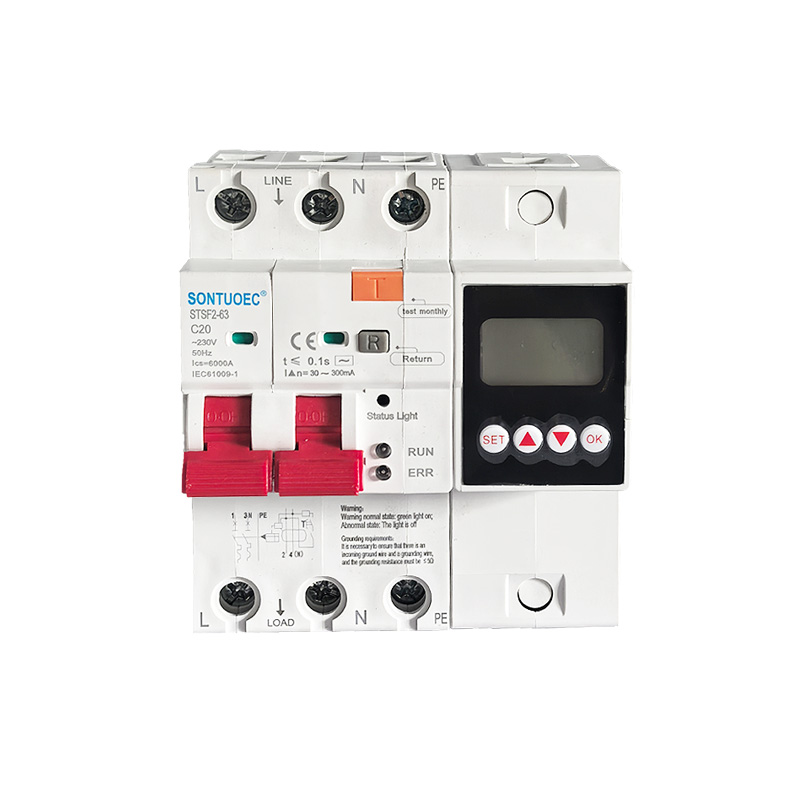

Загвар:STFS2-63

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

ҮЗҮҮЛЭЛТ:

Цахилгаан онцлог	Стандарт	Нэгж	IEC/EN 61009-1
	Горим		Цахим төрөл
	Төрөл (дэлхийн гоожих долгионы хэлбэр)		АС
	Термо-соронзон ялгаруулах шинж чанар		B,C,D
	Нэрлэсэн гүйдэл ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Тохируулах боломжтой
	Польшууд	P	1P+N, 3P+N
	Нэрлэсэн хүчдэл Ue	V	AC 230, 400 (Тохируулах)
	Нэрлэсэн мэдрэмж I△n	A	30-300mA(30,100,300mA) Тохируулах боломжтой
	Нэрлэсэн үлдэгдэл гаргах ба таслах хүчин чадал l△m	A	500
	Богино залгааны нэрлэсэн хүчин чадал Icn	A	6000
	I дор завсарлага△n	S	≤0.1
	Нэрлэсэн давтамж	Гц	50/60
	Нэрлэсэн импульс тэсвэрлэх хүчдэл(1.2/50)Uimp	V	4000
	Диэлектрик туршилтын хүчдэлийн давтамж 1мин	кВ	2
	Тусгаарлагчийн хүчдэл Ui	V	250
	Бохирдлын зэрэг		2
Бусадr	Хэт/бага хүчдэлийн хамгаалалт;	болон	Температурын хамгаалалт ; Гал халуун ба бусад
Механик шинж чанарууд	Цахилгааны амьдрал		4000
	Механик амьдрал		10000
	Гэмтлийн гүйдлийн үзүүлэлт		ТИЙМ
	Хамгаалалтын зэрэг		IP20
	Орчны температур	ºC	-5~+40(Тусгай хэрэглээний талаар лавлана уу
	(өдөр тутмын дундаж ≤35ºC)	ºC	температурын нөхөн олговрын залруулга)
	Хадгалах температур	ºC	-25~+70
Суурилуулалт	Терминал холболтын төрөл		Кабель/Pin-type busbar/U-type busbar

	Терминалын хэмжээ кабелийн дээд/доод	мм2	25
	Терминалын хэмжээ кабелийн дээд/доод	AWG	18-5
	Шины дээд/доод терминалын хэмжээ	мм2	25
	Шины дээд/доод терминалын хэмжээ	AWG	18-3
	Суурилуулалт		DIN төмөр зам дээр EN 60715(35мм) хурдан хавчих төхөөрөмжөөр
	Холболт		Дээрээс

ОРЧНЫ АГААРЫН ТЕМПЕРАТУР:

1.Орчны агаарын температур -5 1С-аас багагүй, +40 С-ээс ихгүй, өдрийн дундаж утга +35 С-ээс ихгүй байна.

2. Өндөр: Суурилуулалтын талбайн өндөр нь 2000м-ээс ихгүй байна.

3. Агаар мандлын нөхцөл

Агаар цэвэр, дээд тал нь +40'C температурт агаарын харьцангуй чийгшил 50% -иас ихгүй байна. Илүү өндөр харьцангуй чийгшилийг бага температурт, тухайлбал +20 С,

Харьцангуй чийгшил 90% -иас хэтрэхгүй байх ёстой. Температурын өөрчлөлтөөс болж үе үе дунд зэргийн конденсаци үүсдэг тул зохих арга хэмжээ авахад анхаарлаа хандуулах хэрэгтэй.

4. Суурилуулалтын ангилал Суурилуулалтын ангилал нь lI ба III

Одоогийн болон туйлын тоо

100A: Энэ нь RCBO нь 100 ампераар үнэлэгдсэн болохыг харуулж байна. Гүйдлийн зэрэглэл нь таслагчийн хэт халалт, гэмтэл учруулахгүйгээр тасралтгүй дамжуулах гүйдлийн хамгийн их утга юм.

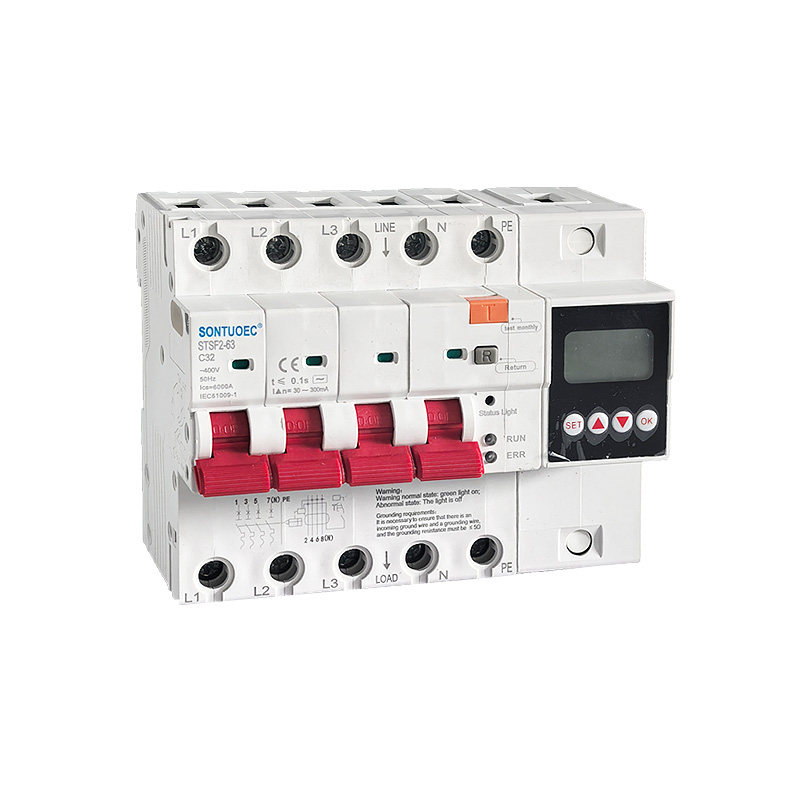

2p, 4p: Энд байгаа "p" нь туйлын тоог, өөрөөр хэлбэл таслуурыг холбож болох хэлхээний фазын тоог илэрхийлнэ. 2p нь таслуурыг хоёр хэлхээний фазтай (ихэвчлэн Гал ба Тэг) холбох боломжтой гэсэн үг, харин 4p нь дөрвөн хэлхээний фазтай (ихэвчлэн гурван фазын Гал ба Тэг) холбогдох боломжтой гэсэн үг юм.

Олон үйлдэлт

Олон үйлдэлт нь энэхүү 100A 2p 4p Олон үйлдэлт RCBO нь олон төрлийн хамгаалалтын функцээр тоноглогдсон болохыг харуулж байна. Үндсэн хэт ачаалал, богино залгааны хамгаалалтаас гадна алдагдлаас хамгаалах, дутуу хүчдэлээс хамгаалах, хэт хүчдэлээс хамгаалах гэх мэтийг хангаж чадна. Температурын хамгаалалт，Ус орох дохиолол，Тохируулах гүйдэл ба хүчдэл。Эдгээр хамгаалалтууд нь RCBO-д хэлхээ болон тоног төхөөрөмжийг илүү иж бүрэн хамгаалалтаар хангах боломжийг олгодог.

Анхааруулга!

Анхааруулга хэвийн байдал: ногоон гэрэл асаалттай;

Хэвийн бус байдал: Гэрэл унтарсан

Газардуулгын шаардлага:

Ирж буй газардуулгын утас, газардуулгын утас байгаа эсэхийг шалгах шаардлагатай бөгөөд газардуулгын эсэргүүцэл нь s 5Q байх ёстой!

Хэрэглээний хувилбар

RCBO нь олон төрлийн хамгаалалтын функцтэй тул гэр, олон нийтийн газар гэрэлтүүлгийн цахилгаан хэлхээ, сул хүч, цахилгаан хэрэгсэл гэх мэт хувийн аюулгүй байдлыг шаарддаг хэлхээнд ихэвчлэн ашиглагддаг. Эдгээр газрууд нь ихэвчлэн ус, чийгээр тодорхойлогддог бөгөөд энэ нь гоожих осолд амархан хүргэдэг. Нэмж дурдахад, RCBO нь захын гэрлийн хяналтын хэлхээ, радарын систем, геологи хайгуулын багаж хэрэгсэл зэрэг хүний аюулгүй байдал зайлшгүй шаардлагатай үйлдвэрлэлийн цахилгаан системд ашиглагдаж болно.
