Цахилгаан цутгасан хайрцагны таслуур

Цахилгаан цутгасан хэлхээний таслуур нь хэт ачаалал, богино холболт, бага хүчдэл гэх мэт хамгаалалтын функцтэй цахилгаан тоног төхөөрөмжийн нэг төрөл юм. Түүний ажиллах зарчим нь хэвийн үйл ажиллагааны нөхцөлд таслуур нь хаалттай төлөвт байх бөгөөд хэлхээний хэт ачаалал, богино холболт эсвэл хүчдэлийн уналт болон бусад гэмтэл гарсан үед таслуур нь хэлхээг автоматаар салгаж, хэлхээг хамгаалах, тоног төхөөрөмжийн аюулгүй байдлыг хангах явдал юм.

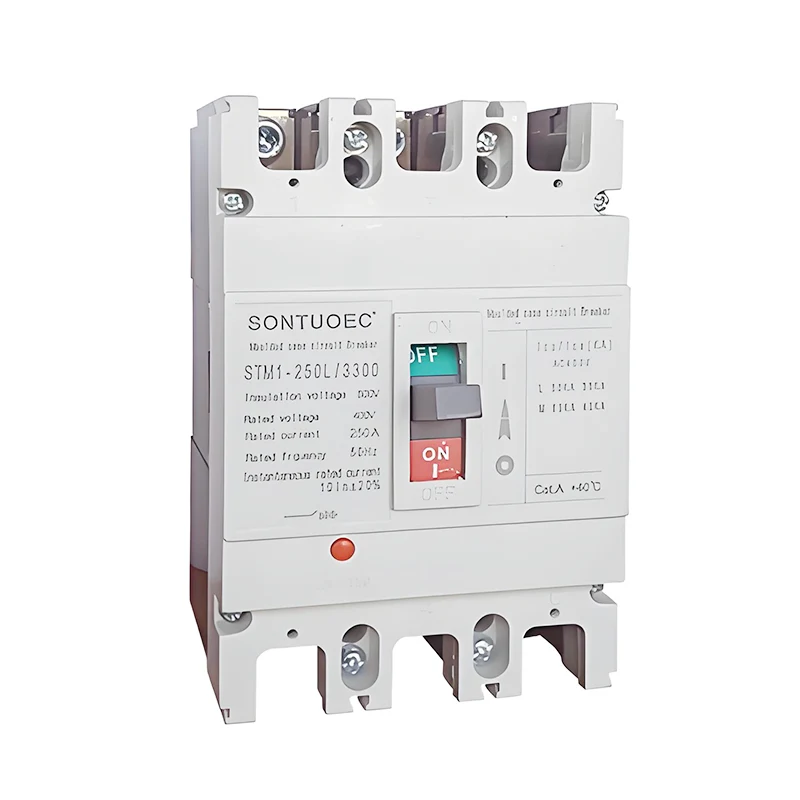

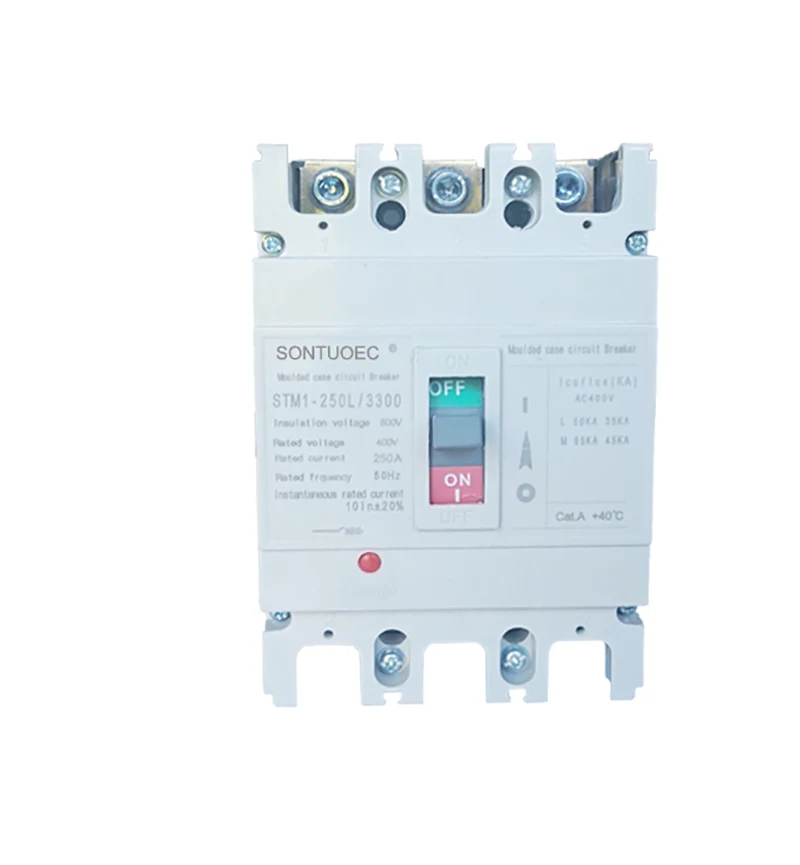

Загвар:STM1-250L

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Загвар		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Cortirucus curert үнэлгээтэй		125			250			400			630			800			1250
Үнэлгээтэй Curert hn(A)		16,20,25,32,40.50			100,125,140,160,			250,315,350,400			400,500,630			630,700,800			80,010,001,250
		63,80,100,125			180,200,225.25
Ашиглалтын үнэлгээ Ue(V)DC								500,550,7			501,000
Үнэлгээний саналын хэмжээ UKV)		1000			1000			1500			1500			1500			1500
Uimp(KV)
Туршилтын санал нэг минут (V)		3500			3500			3500			3500			3500			3500
Хагарлын хүчин чадал (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250 В	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500 В	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750 В	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000 В	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Мехарик Хэ	Цаг хугацаа	7000			7000			4000			4000			2500			2000
Цахилгаан амьдрал	Цаг хугацаа	2000			2000			1000			1000			800			600
Хагалах цаг(мс)		20			20			20			20			20			20
Суурилуулалтын байршил		Ямар ч газар
болаторын хүчин чадал		тиймээ
Стандарт		IEC 60947-2,IEC60947-1,GB 14048,GB 14048-2
Температур (C)		25℃-50℃
Хамгаалалтын түвшин		b20
Дагалдах хэрэгсэл		OF/SD/MX
Нумын зай(мм)		250

Загвар ҮГҮЙ.	STM1-250L/3300
Нуман унтраах хэрэгсэл	Агаар
СТАНДАРТ:	IEC 60947-2
Бүтэц	МСКБ
Төрөл	Moulede case Circuit Таслагч
Баталгаажуулалт	CE
Зөвшөөрөл	CE, ISO9001
Хүргэлтийн хугацаа	Дотор 20 хоног
Тодорхойлолт	63А-630А
Гарал үүсэл	Вэнжоу Жэжян
Үйлдвэрлэлийн хүчин чадал	Долоо хоногт 2000 ширхэг
Хурд	Ердийн төрөл Хэлхээ таслагч
Суурилуулалт	Тогтмол
Туйлуудын дугаар	3P 4P
Чиг үүрэг	Уламжлалт Хэлхээ таслагч, Хэлхээ таслагчийн эвдрэлээс хамгаалах, Хэт гүйдлийн хамгаалалт
Үнэ	Үйлдвэр Үнэ
Баталгаат хугацаа	12 сар
Тээврийн багц	Дотоод Хайрцаг / Хайрцаг
Барааны тэмдэг	SONTUOEC,WZSTEC,SONTUNE,IMDEC
HS код	8536200000

Бүтэц ба шинж чанар

Бүтэц: цахилгаан цутгасан хайрцагны таслуур нь ихэвчлэн контакт систем, нуман унтраах систем, ажиллах механизм, цохигч, бүрхүүл болон бусад хэсгүүдээс бүрдэнэ.

Онцлогууд:

Энэ нь таслах чадвар өндөр, дулааны динамик тогтвортой байдал сайтай.

Бүрхүүл нь галд тэсвэртэй, нуманд тэсвэртэй тусгаарлагч материалаар хийгдсэн бөгөөд аюулгүй байдлын өндөр үзүүлэлттэй.

Үйлдлийн механизм нь уян хатан, найдвартай бөгөөд энэ нь хэрэглэгчдэд гараар эсвэл цахилгаанаар ажиллахад тохиромжтой.

Салгагч нь янз бүрийн хамгаалалтын функцтэй бөгөөд хэлхээний янз бүрийн гэмтлийн дагуу холбогдох үйлдлийг гүйцэтгэх боломжтой.

Үйл ажиллагаа ба хэрэглээ

Чиг үүрэг: Цахилгаан цутгасан хайрцагны таслуур нь хэт ачааллаас хамгаалах, богино залгааны хамгаалалт, хүчдэлийн хамгаалалт, алдагдлаас хамгаалах гэх мэт янз бүрийн хамгаалалтын функцтэй. Тэдгээрийн дотроос хэт ачааллын хамгаалалт гэдэг нь хэлхээ хэт ачаалалтай үед таслуур нь хэт халалтаас болж тоног төхөөрөмжийг гэмтээхгүйн тулд хэлхээг автоматаар салгаж чаддаг; богино залгааны хамгаалалт гэдэг нь хэлхээнд богино холболт үүсэх үед таслуур нь галын болон бусад аюулгүй байдлын ослоос урьдчилан сэргийлэхийн тулд гэмтлийн гүйдлийг хурдан таслахыг хэлнэ; бага хүчдэлийн хамгаалалт нь тэжээлийн хангамжийн хүчдэл нь нэрлэсэн утгаас бага байх үед таслуур нь тоног төхөөрөмжийг гэмтээхээс хамгаалахын тулд хэлхээг автоматаар салгаж болно; мөн алдагдлаас хамгаалах гэдэг нь хэлхээнд гоожих үед таслуур нь хувийн аюулгүй байдлыг хамгаалахын тулд цахилгаан хангамжийг цаг тухайд нь тасалж чадна гэсэн үг юм. Нэвчилтийн хамгаалалт гэдэг нь хувийн аюулгүй байдлыг хамгаалахын тулд хэлхээнд гоожсон үед таслуур нь цахилгаан тэжээлийг цаг тухайд нь тасалж чадна гэсэн үг юм.

Хэрэглээ: Цахилгаан цутгасан хайрцагны таслуур нь орон сууц, худалдаа, үйлдвэр, тээврийн салбарт цахилгааны системд өргөн хэрэглэгддэг. Орон сууцны талбайд энэ нь гэрийн хэлхээ, цахилгаан тоног төхөөрөмжийн аюулгүй байдлыг хамгаалахад ашиглагддаг; арилжааны салбарт томоохон барилга байгууламж, худалдааны байрны цахилгаан системийг хамгаалахад ашигладаг; аж үйлдвэрийн салбарт үйлдвэрийн тоног төхөөрөмж, машин механизмын аюулгүй ажиллагааг хянах, хамгаалахад ашигладаг; тээврийн салбарт гэрлэн дохио, төмөр замын дохио болон бусад тоног төхөөрөмжийн тогтвортой ажиллагааг хамгаалахад ашигладаг.
