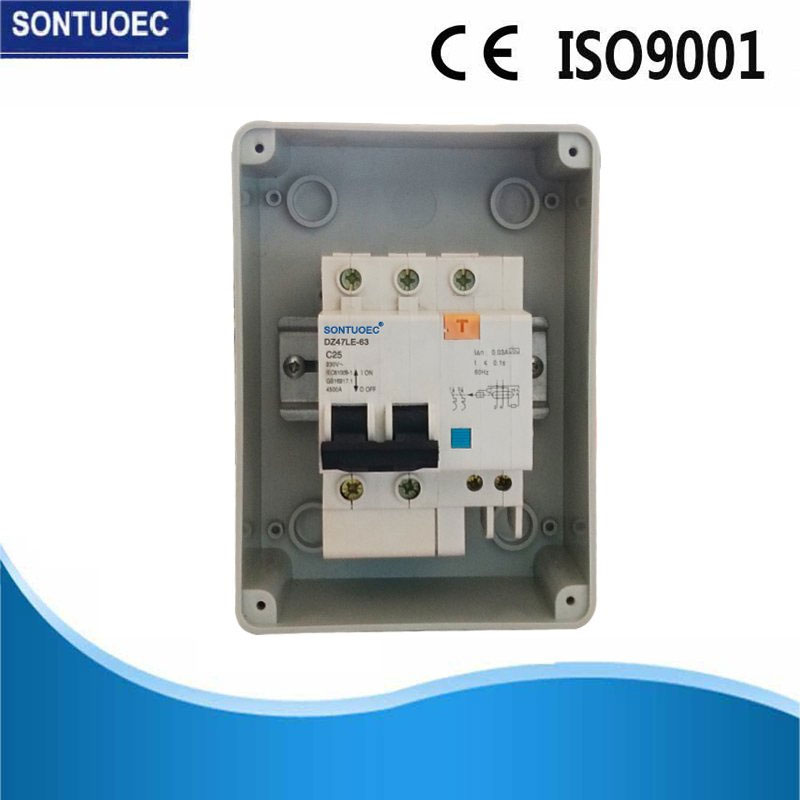

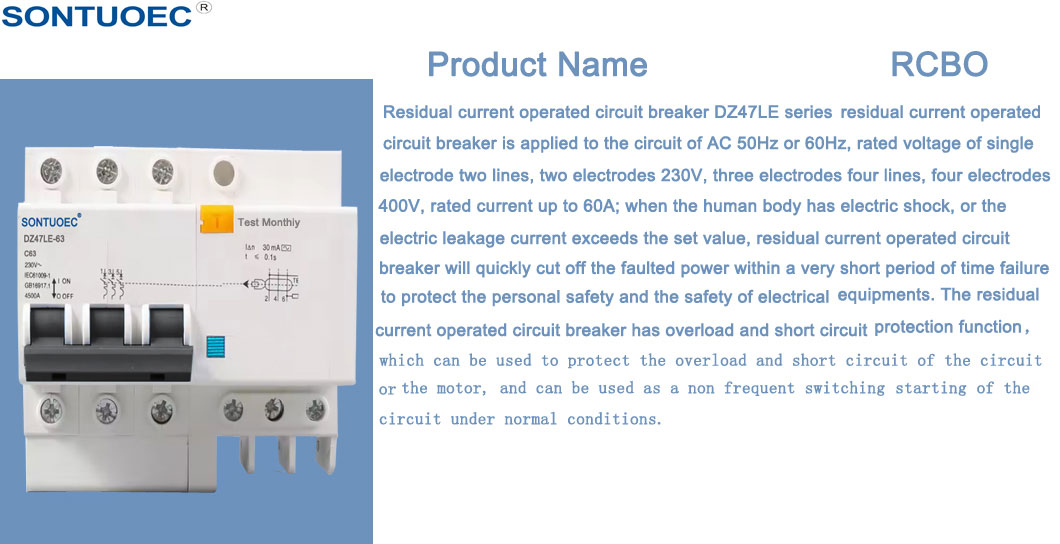

Dz47le-63 цувралын нэгдсэн үзэмжийн хэмжээтэй хэлхээний таслуур RCBO

1.RCBO нь ихэвчлэн хувьсах гүйдлийн 50Гц(60Гц), нэрлэсэн хүчдэл 230/400V, нэрлэсэн гүйдэл 6А-аас 63А хүртэлх нам хүчдэлийн терминал түгээлтийн системд ашиглагддаг. RCBO нь MCB+RCD функцтэй тэнцүү байна; Энэ нь цахилгаан цочролоос хамгаалах болон хүний шууд бус холбоо барих хамгаалалт, хүний бие цахилгаан болон цахилгааны сүлжээний алдагдлыг тогтоосон хэмжээнээс хэтрэх үед цахилгаан тоног төхөөрөмжийн хамгаалалт, хэт ачаалал, богино холболтоос хамгаалахад ашиглагддаг; It can also be a non-frequency operator in the circuit, wildly used in the residential and commercial district. Энэ нь IEC61009-1 стандартад нийцдэг. 2.MCB -ыг AC50/60Hz, 230V3 нэрлэсэн хүчдэл, 4 туйл 400V, 63А хүртэлх нэрлэсэн гүйдлийг хэт ачаалал, богино залгалтын хамгаалалт, ердийн тохиолдолд тогтмол сэлгэн залгахад ашигладаг. Энэ нь үйлдвэр, худалдаа, ахуйн хэрэглээнд өргөн хэрэглэгддэг. Энэ бүтээгдэхүүн нь IEC89808 стандартад нийцдэг. 3.RCCB нь IEC61008 стандартад нийцсэн. Энэ нь гол шугамын цочролын аюул эсвэл газардуулга алдагдсан тохиолдолд гэмтлийн хэлхээг шууд таслах боломжтой. Иймээс газардуулга алдагдахаас үүдэлтэй цочрол, гал түймрээс зайлсхийхэд тохиромжтой. Үүнийг нэг фазын 2465V, 1-р фазын хэлхээнд ашиглаж болно.

Загвар:DZ47LE-63

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Үзүүлэлтүүд:

RCBO

	Стандарт	Нэгж	IEC/EN 61009-1
Цахилгаан	Горим		Цахим төрөл
онцлог	Төрөл (дэлхийн гоожиж буй долгионы хэлбэр)		A, AC
	Термо-соронзон ялгаруулах шинж чанар		B,C,D
	Нэрлэсэн гүйдэл ln	A	6,10,16,20,25,32,40,63
	Польшууд	P	1P+N, 3P+N
	Нэрлэсэн хүчдэл Ue	V	АС 230, 400
	Нэрлэсэн мэдрэмж I△n	A	0.01, 0.03, 0.1, 0.3, 0.5
	Нэрлэсэн үлдэгдэл гаргах ба эвдэх хүчин чадал l△m	A	500
	Богино залгааны нэрлэсэн хүчин чадал Icn	A	6000
	I△n дор завсарлага авах хугацаа	S	≤0.1
	Нэрлэсэн давтамж	Гц	50/60
	Нэрлэсэн импульс тэсвэрлэх хүчдэл(1.2/50)Uimp	V	4000
	Диэлектрик туршилтын хүчдэлийн давтамж 1мин	кВ	2
	Тусгаарлагчийн хүчдэл Ui	V	250
	Бохирдлын зэрэг		2
Механик шинж чанарууд	Цахилгааны амьдрал		4000
	Механик амьдрал		10000
	Гэмтлийн гүйдлийн үзүүлэлт		ТИЙМ
	Хамгаалалтын зэрэг		IP20
	Орчны температур	ºC	-5~+40(Тусгай хэрэглээний талаар лавлана уу
	(өдөр тутмын дундаж ≤35ºC)	ºC	температурын нөхөн олговрын залруулга)
	Хадгалах температур	ºC	-25~+70
Суурилуулалт	Терминал холболтын төрөл		Кабель/Pin-type busbar/U-type busbar
	Терминалын хэмжээ кабелийн дээд/доод	мм2	25
	Терминалын хэмжээ кабелийн дээд/доод	AWG	5 сарын 18
	Шины дээд/доод терминалын хэмжээ	мм2	25
	Шины дээд/доод терминалын хэмжээ	AWG	3 сарын 18

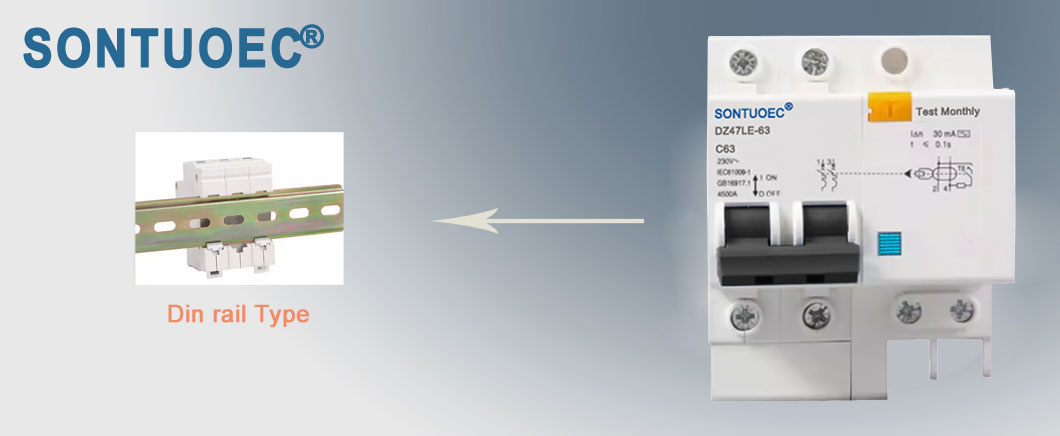

	Суурилуулалт		DIN төмөр зам дээр EN 60715(35мм) хурдан хавчих төхөөрөмжөөр
	Холболт		Дээрээс

Бүтээгдэхүүний тойм:

1. Газардуулга/гүйдэл алдагдахаас хамгаалж, тусгаарлах функцийг хангана

2. Богино залгааны өндөр гүйдлийг тэсвэрлэх чадвар3. Терминал болон зүү/салаа төрлийн шинийн холболтод хэрэглэнэ

5. Газардуулга/алдалтын гүйдэл үүсч, нэрлэсэн мэдрэмжээс хэтэрсэн үед хэлхээг автоматаар салгах

6. Цахилгаан хангамж, шугамын хүчдэлээс хамааралгүй, гадны нөлөөллөөс ангид, хүчдэлийн хэлбэлзэл.

MCB

Загвар	MCB
Стандарт	IEC60898-1
Туйл	1P, 2P, 3P, 4P
Бутлах муруй	B,C,D
Богино залгааны нэрлэсэн хүчин чадал (Icn)	3КА, 4.5КА, 6КА, 10КА
Нэрлэсэн гүйдэл(In)	1,2,4,6,10,16,20,25,32,40,50,63А
Нэрлэсэн хүчдэл(Un)	AC230(240)/400(415) В
Соронзон ялгаруулалт	B муруй: 3-аас 5 инчийн хооронд
	B муруй: 3-аас 5 инчийн хооронд
	C муруй: хооронд 5 ба 10 инч
	C муруй: хооронд 5 ба 10 инч
	D муруй: 10-аас 14 инчийн хооронд
	D муруй: 10-аас 14 инчийн хооронд
Цахилгаан механик тэсвэрлэх чадвар	6000 гаруй циклC

RCCB


	Стандарт	Нэгж	IEC/EN 61008-1
Цахилгаан	Төрөл (дэлхийн гоожиж буй долгионы хэлбэр)		АС, А
Онцлог	Нэрлэсэн гүйдэл In	A	16,25,32,40,63
	Польшууд	P	2,4
	Нэрлэсэн хүчдэл Ue	V	230/400
	Нэрлэсэн мэдрэмж I n	A	0.01,0.03,0.1,0.3
	Тусгаарлагчийн хүчдэл Ui	V	500
	Үнэлэгдсэн үлдэгдэл гаргах ба	A	630
	таслах чадвар I m
	Богино залгааны гүйдэл I c	A	4500/6000
	SCPD гал хамгаалагч	A	6000
	завсарлага цаг дор I n	s	<0.1
	Нэрлэсэн давтамж	Гц	50/60
	Бохирдлын зэрэг		2
Механик I	Цахилгааны амьдрал	t	4000
онцлог	Механик амьдрал	t	20000
	Гэмтлийн гүйдлийн үзүүлэлт		Тиймээ
	Хамгаалалтын зэрэг		IP20
	Орчны температур	C	-25 хэмээс 40 хэм хүртэл
	(өдөрт дунджаар 35)
	Хадгалах температур	C	-25 хэмээс 70 хэм хүртэл
