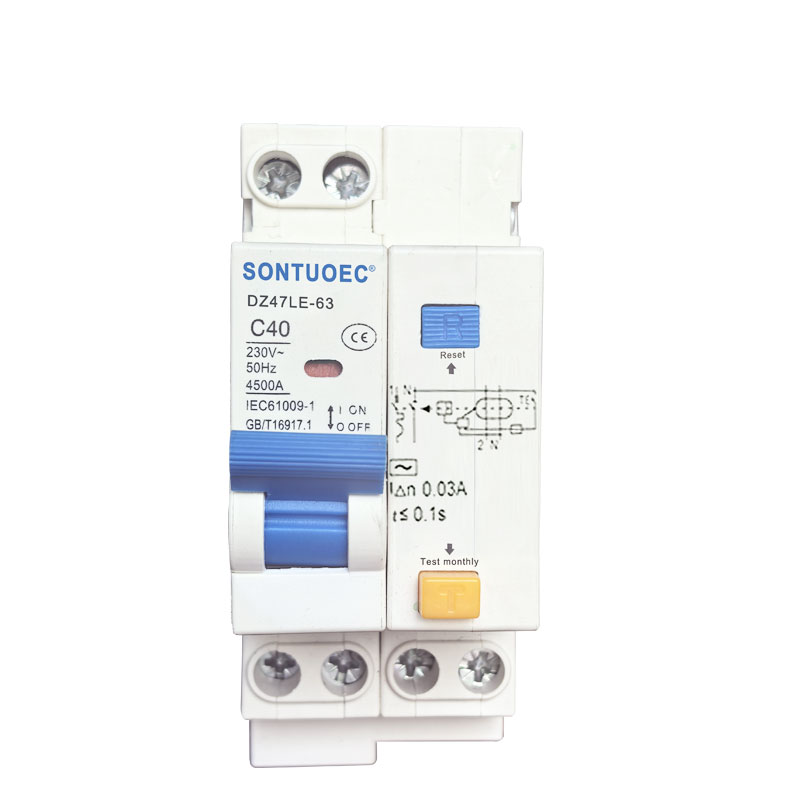

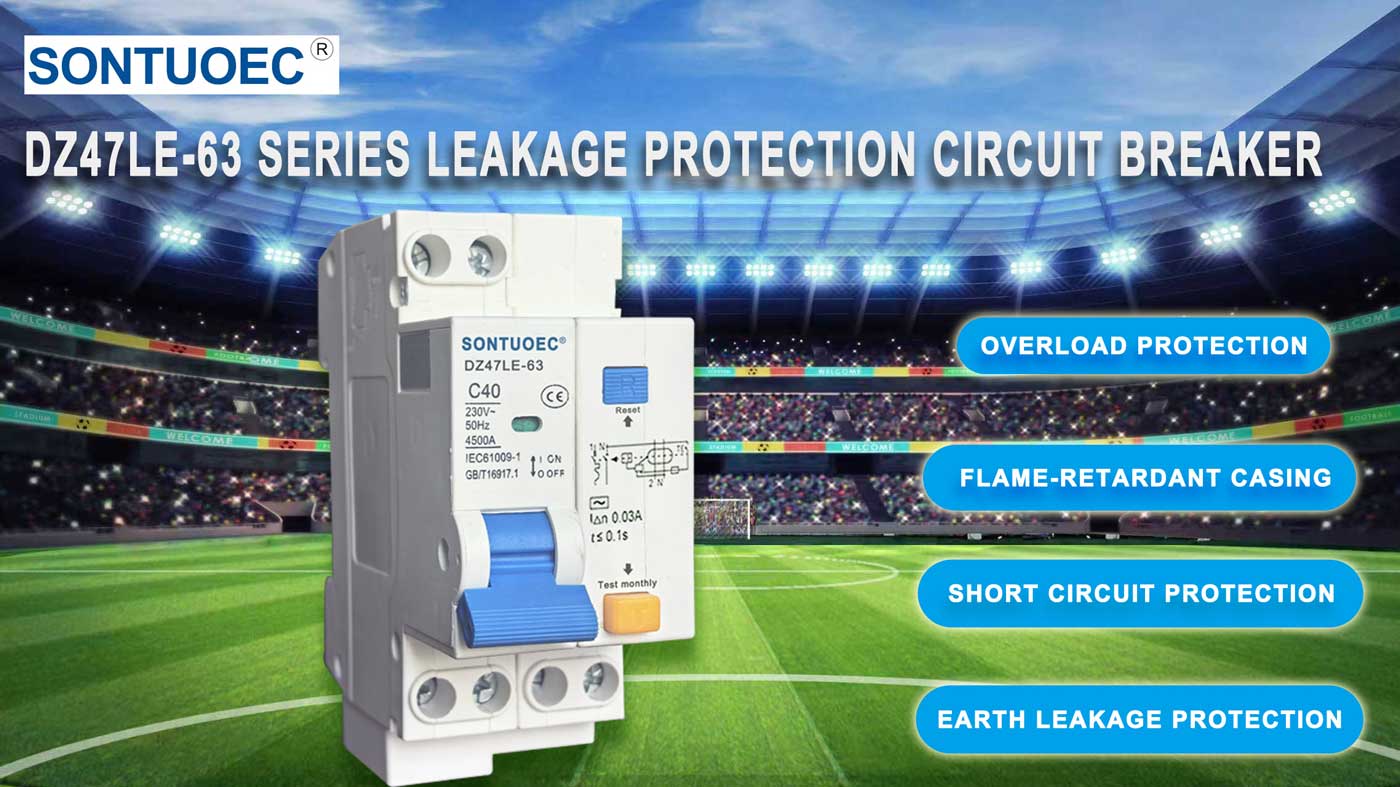

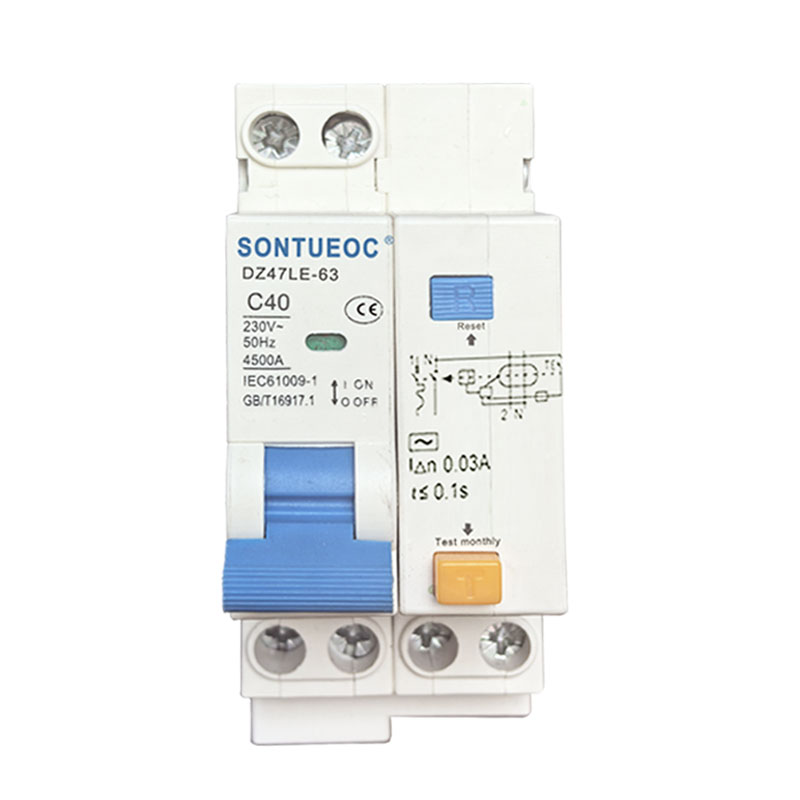

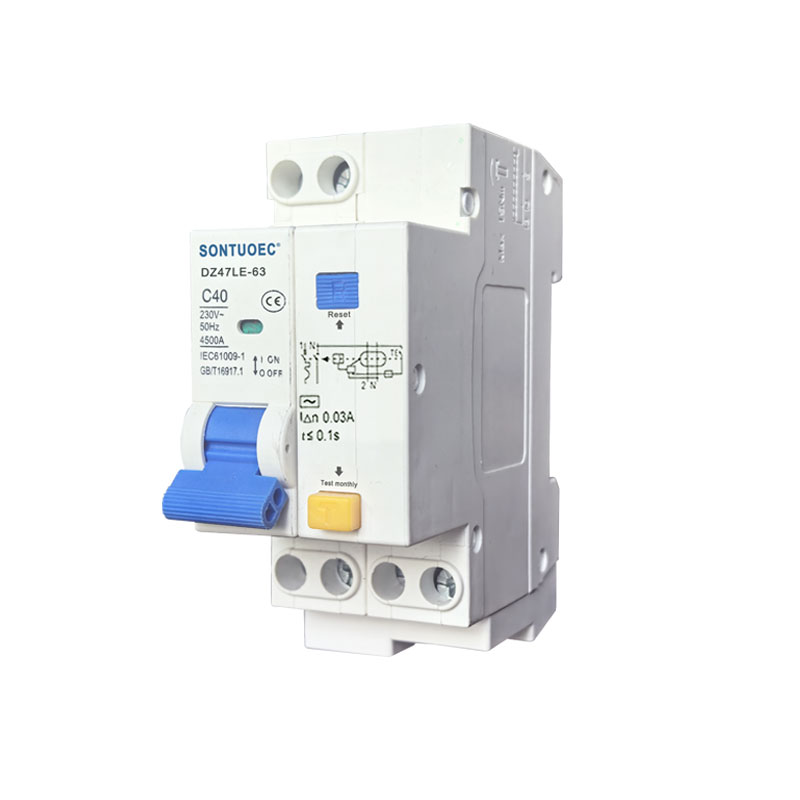

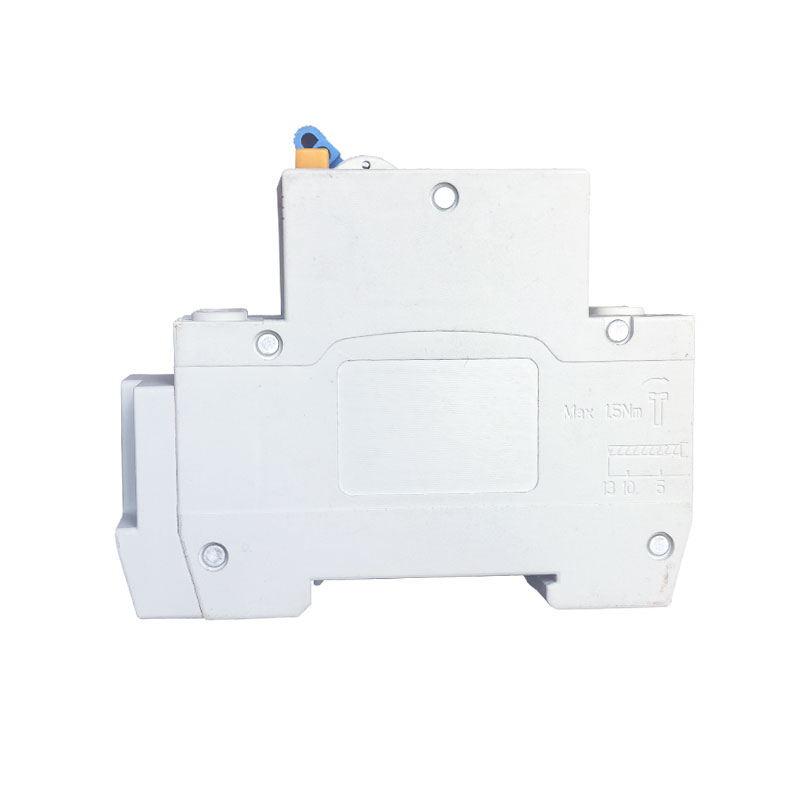

Dz47le-63 RCBO цувралын алдагдал гүйдлийн таслуур

SONTUOEC нь төрөл бүрийн жижиг цахилгаан хэрэгсэл үйлдвэрлэх чиглэлээр мэргэшсэн Хятадын ханган нийлүүлэгч/үйлдвэрлэгчдийн нэг юм. цахилгаан хэрэгсэл.DZ47LE нэг туйлтай хоёр утас, 3 туйл AC 50/60 Гц хүчдэл 230 В шугаманд хамааралтай. 4 туйл ба 63А хүртэл нэрлэсэн гүйдэл. It can protect the line and motor from overload and short circuit It can also be used for infrequent line conversion and infrequent motor start.It conforms with the standards of IEC61009.1.

Загвар:DZ47LE-63

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Техникийн параметрүүд:

Нэрлэсэн хүчдэл(V)	Кейсийн нэрлэсэн гүйдэл Inm(A)	Польшууд	Нейтра	Үнэлгээтэй гүйдэл(A)	Богино залгааны нэрлэсэн хүчин чадал Icu(KA)		Нэрлэсэн гүйдэл алдагдах тасрах гүйдэл	Нэрлэсэн гүйдэл тасрахгүй гүйдэл (мА)
Нэрлэсэн хүчдэл(V)	Кейсийн нэрлэсэн гүйдэл Inm(A)	Польшууд	Шугам	Үнэлгээтэй гүйдэл(A)	Эвдрэх хүчин чадал Icu(KA)	COS	(мА))	Нэрлэсэн гүйдэл тасрахгүй гүйдэл (мА)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100,300	50,150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

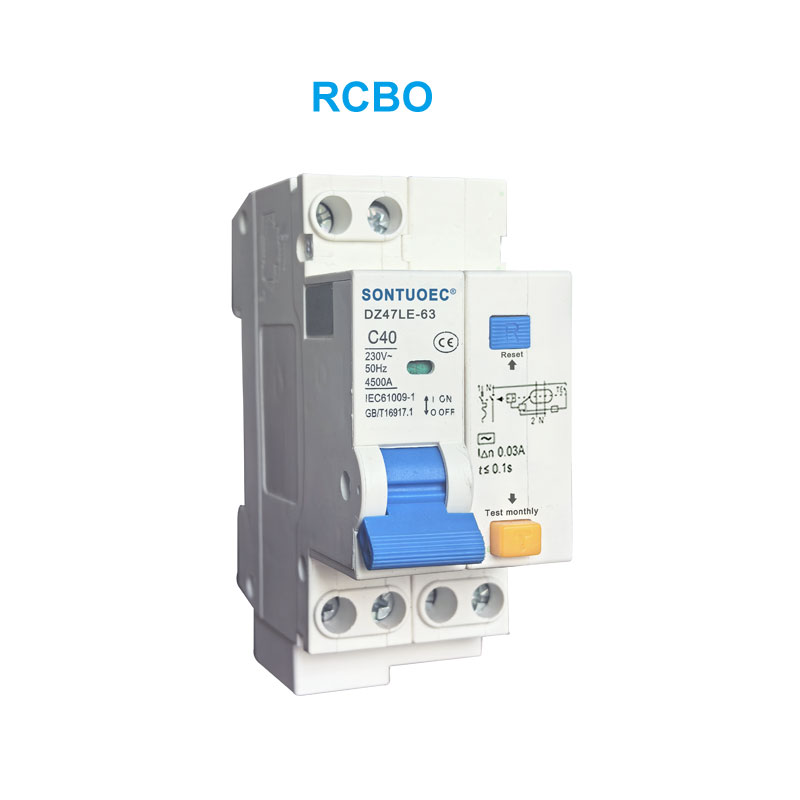

DZ47LE Үлдэгдэл гүйдлийн хамгаалалттай таслуур (Цахим):

1. Өргөдөл

Ажилтан ба галын хамгаалалт

Кабель ба шугамын хэт ачаалал, богино холболтоос хамгаалах

2. RCBO сонгох ерөнхий дүрмүүд:

a.Үйл ажиллагааны нэрлэсэн үлдэгдэл гүйдэл

≤ 30 мА-д: шууд хүрэлцэх үед нэмэлт хамгаалалт ≤300 мА-д: газрын гадаргын гүйдлийн үед галаас хамгаалах хамгаалалт

б.Хөөрөх анги

Хувьсах гүйдлийн ангилал - Синусоид, хувьсах гүйдлийн хувьд тэдгээрийг хурдан хэрэглэх эсвэл аажмаар нэмэгдүүлэх боломжтой.

c.Гутгах муруй

C муруй (5-10 инч) хэлхээг хэт ачаалал ба богино холболтоос хамгаалах, хянах; бага гүйдэлтэй эсэргүүцэл ба индуктив ачааллын хамгаалалт.

D муруй (10-14 инч) хэлхээг хэт ачаалал ба богино холболтоос хамгаалах, хянах; хэлхээг хаах үед их гүйдэлтэй ачааллыг хангадаг хэлхээний хамгаалалт (LV/LV трансформатор, эвдрэлийн чийдэн).
