6ка үлдэгдэл гүйдлийн таслуур Хэт гүйдлийн хамгаалалт RCBO

SONTUOEC нь STRO1-40 RCBO төрөл бүрийн жижиг цахилгаан хэрэгсэл үйлдвэрлэх чиглэлээр мэргэшсэн Хятадын ханган нийлүүлэгч/үйлдвэрлэгчдийн нэг бөгөөд бүтэн нэр нь хэт гүйдлийн хамгаалалттай үлдэгдэл гүйдлийн таслуур юм. Энэ нь хэт ачааллын хамгаалалт, богино залгааны хамгаалалт, гоожих хамгаалалтыг нэгтгэсэн цахилгааны аюулгүй байдлын төхөөрөмж бөгөөд хувийн аюулгүй байдал, тоног төхөөрөмжийн аюулгүй ажиллагааг хангах зорилгоор орон сууц, худалдаа, үйлдвэрлэлийн бүсэд цахилгааны системд өргөн хэрэглэгддэг.STRO7-40 RCBO нь хэт ачаалал, богино холболт, гоожихоос хамгаалсан цахилгааны аюулгүй байдлын чухал төхөөрөмж юм. Түүний ажиллах зарчим, шинж чанар, хэрэглээний хувилбарууд, сонгох, суурилуулах аргуудыг ойлгосноор та STRO7-40 RCBO-г илүү сайн ашиглаж, цахилгааны системийн аюулгүй ажиллагааг хангах боломжтой.

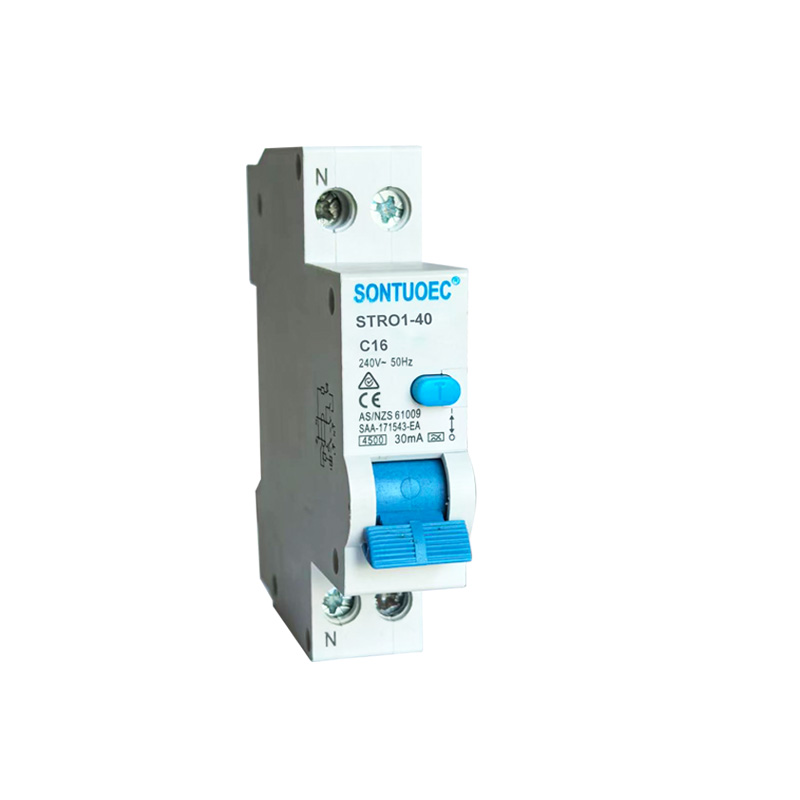

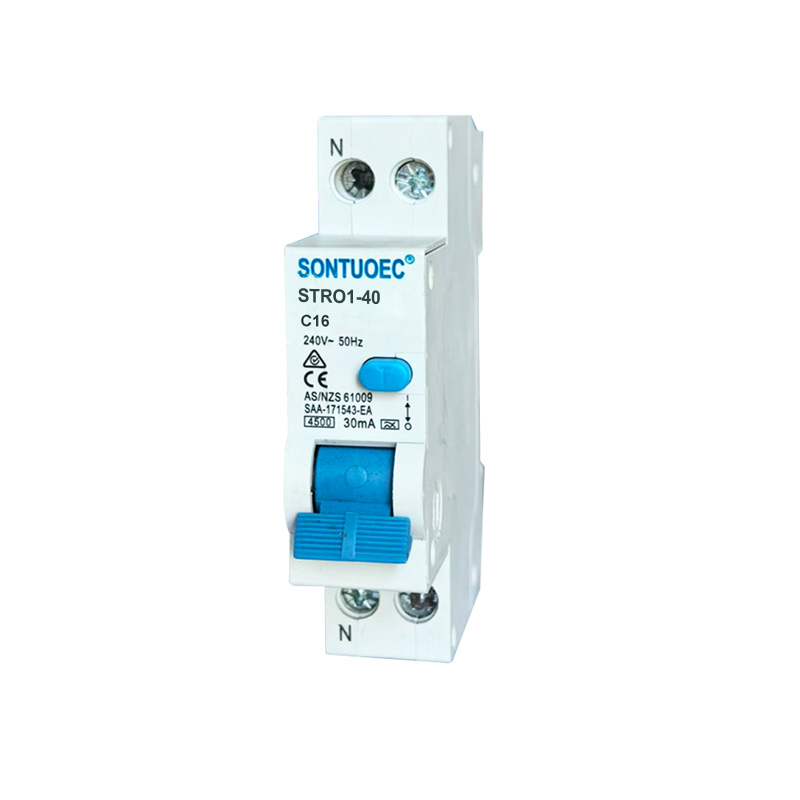

Загвар:STRO1-40

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Үзүүлэлтүүд:

Сандард			IEC/EN 61009-1
Цахилгаан	Төрөл (дэлхийн гоожих долгионы хэлбэр)		Цахим төрөл
онцлог	Нэрлэсэн гүйдэл In	A	A, AC
	Польшууд	P	1P+N
	Нэрлэсэн хүчдэл	V	AC 230
	Нэрлэсэн гүйдэл:		6,10,16,20,25,32,40А
	Нэрлэсэн мэдрэмж I△n	A	0.01,0.03,0.1,0.3,0.5
	Тусгаарлагчийн хүчдэл Ui	V	250
	Үнэлэгдсэн үлдэгдэл гаргах ба	A	500
	таслах чадвар I△m	A	500
	Богино залгааны гүйдэл I△c	A	45,006,000
	Нэрлэсэн давтамж	Гц	50/60
	Бохирдлын зэрэг		2
Механик	Цахилгааны амьдрал	t	4000
онцлог	Механик амьдрал	t	10000
	Хамгаалалтын зэрэг		IP20
	Орчны температур	ºC	-25~+40
	(өдөр тутмын дундаж ≤35ºC)	ºC	-25~+40
	Хадгалах температур	ºC	-25~+70
Суурилуулалт	Терминал холболтын төрөл		Кабель / U төрлийн шин / зүү хэлбэрийн шин
	Кабелийн дээд/доод терминалын хэмжээ	мм2	25
	Кабелийн дээд/доод терминалын хэмжээ	AWG	18-5
	Шины дээд/доод терминалын хэмжээ	мм2	25
	Шины дээд/доод терминалын хэмжээ	AWG	18-3
	Суурилуулалт		DIN төмөр зам дээр EN 60715(35мм) хурдан хавчих төхөөрөмжөөр
	Холболт		Дээд ба доороос

STRO1-40 RCBO-ийн үндсэн чиг үүрэг

Хэт ачааллын хамгаалалт: Хэлхээнд байгаа гүйдэл нь STRO1-40 RCBO-ийн нэрлэсэн утгаас хэтэрсэн тохиолдолд хэлхээ болон тоног төхөөрөмжийг хэт халалтаас урьдчилан сэргийлэхийн тулд тогтоосон хугацаанд автоматаар хэлхээг тасалж, гал түймэр гарах, гэмтэхээс сэргийлнэ.

Богино залгааны хамгаалалт: Хэлхээнд богино холболт үүсэх үед STRO1-40 RCBO нь богино залгааны гүйдэл нь хэлхээ болон төхөөрөмжид ноцтой гэмтэл учруулахаас сэргийлж хэлхээг хурдан таслана.

Нэвчилтээс хамгаалах: STRO1-40 RCBO нь хэлхээн дэх үлдэгдэл гүйдлийг (жишээ нь, алдагдал гүйдэл) илрүүлэх чадвартай. Үлдэгдэл гүйдэл нь тогтоосон босго хэмжээнээс хэтэрсэн үед STRO1-40 RCBO нь цахилгаан гүйдэлд цохиулах осол, цахилгааны гал түймрээс урьдчилан сэргийлэхийн тулд маш богино хугацаанд хэлхээг таслана.

STRO1-40 RCBO-ийн ажиллах зарчим

STRO1-40 RCBO нь дотоод дулааны соронзон илрүүлэгч (хэт ачаалал ба богино залгааны хамгаалалт) болон үлдэгдэл гүйдлийн мэдрэгч (алдагдлын хамгаалалт) агуулдаг. Хэлхээнд байгаа гүйдэл эсвэл үлдэгдэл гүйдэл хэвийн бус байх үед харгалзах довтлогч STRO7-40 RCBO-ийн унтраах механизмыг ажиллуулж, хэлхээг хурдан таслана.

1.Дулааны соронзон трипер: Энэ нь дамжуулагчаар гүйдэл өнгөрөхөд үүссэн дулаан ба соронзон орныг ашиглан таслалтыг идэвхжүүлдэг. Гүйдэл хэт өндөр байвал дамжуулагч халааж соронзон орон үүсгэдэг бөгөөд энэ нь дулааны соронзон цохигч доторх биметалыг нугалах буюу соронз нь төмрийн цөмийг татахад хүргэдэг бөгөөд ингэснээр уналтын механизмыг идэвхжүүлдэг.

2. Үлдэгдэл гүйдлийн мэдрэгч: Энэ нь хэлхээн дэх үлдэгдэл гүйдлийг илрүүлэхийн тулд тэг дарааллын гүйдлийн трансформаторыг ашигладаг. Үлдэгдэл гүйдэл нь тогтоосон босго хэмжээнээс хэтэрсэн тохиолдолд үлдэгдэл гүйдлийн мэдрэгч нь хэлхээг таслах дохиог унтраах механизм руу илгээнэ.

STRO1-40 RCBO-ийн онцлог

Олон үйлдэлт интеграцчилал: STRO1-40 RCBO нь хэт ачаалал, богино холболт, алдагдлаас хамгаалах функцуудыг нэгтгэж, цахилгаан системийн дизайн, суурилуулалтыг хялбаршуулдаг.

Өндөр мэдрэмжтэй: STRO1-40 RCBO нь хэлхээн дэх хэвийн бус болон үлдэгдэл гүйдлийг хурдан илрүүлж, таслах боломжтой бөгөөд найдвартай хамгаалалтыг бий болгодог.

Суурилуулалт, засвар үйлчилгээ хийхэд хялбар: STRO1-40 RCBOs нь ихэвчлэн суурилуулалт, засвар үйлчилгээ хийхэд хялбар байх үүднээс модульчлагдсан байдаг.

Аюулгүй байдал өндөр: STRO1-40 RCBO нь цахилгааны системийн аюулгүй ажиллагааг хангахын тулд өндөр аюулгүй байдал, найдвартай байдлын үүднээс нарийн шалгагдсан бөгөөд баталгаажсан.

STRO1-40 RCBO-ийн хэрэглээний хувилбарууд

STRO1-40 RCBO нь орон сууц, худалдаа, үйлдвэрлэлийн салбарт, ялангуяа нэгэн зэрэг хэт ачаалал, богино холболт, газардуулга алдагдахаас хамгаалах шаардлагатай цахилгаан системд өргөн хэрэглэгддэг. Тэдгээрийг ихэвчлэн хуваарилах хайрцаг, хуваарилах самбар эсвэл хяналтын кабинетэд суурилуулж, хэлхээ, тоног төхөөрөмжийг хэвийн бус гүйдэл, хүчдэлээс үүсэх эвдрэлээс хамгаалах, цахилгаан цочролоос урьдчилан сэргийлэх зорилгоор суурилуулдаг.
