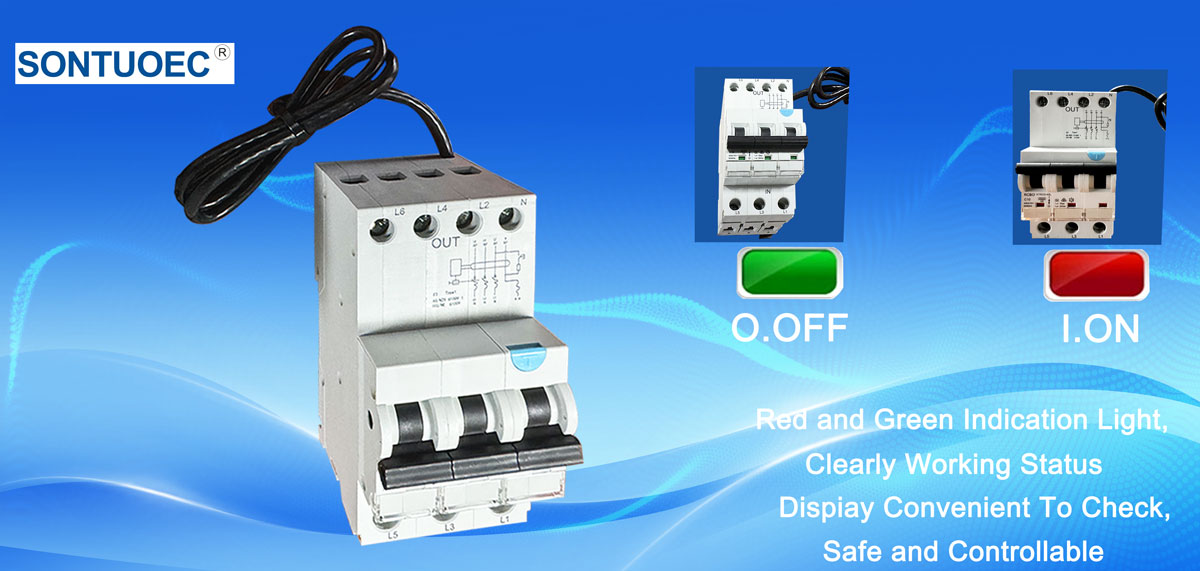

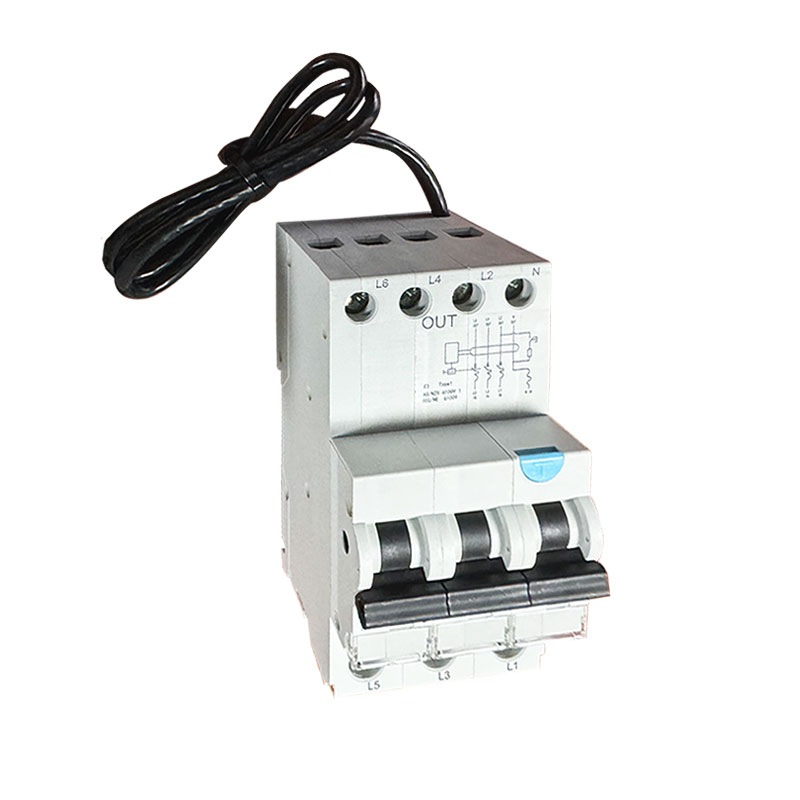

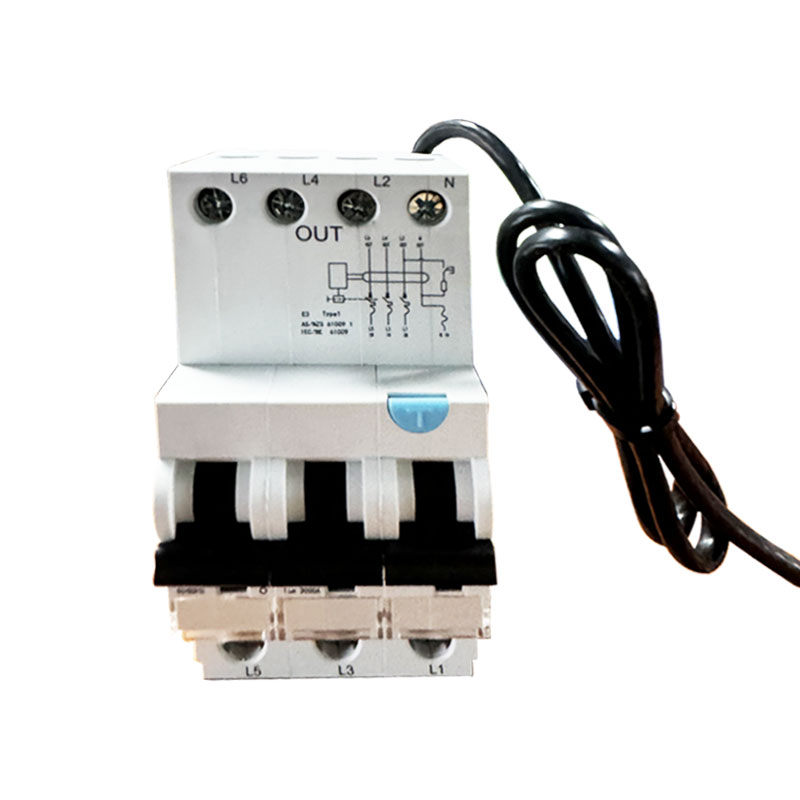

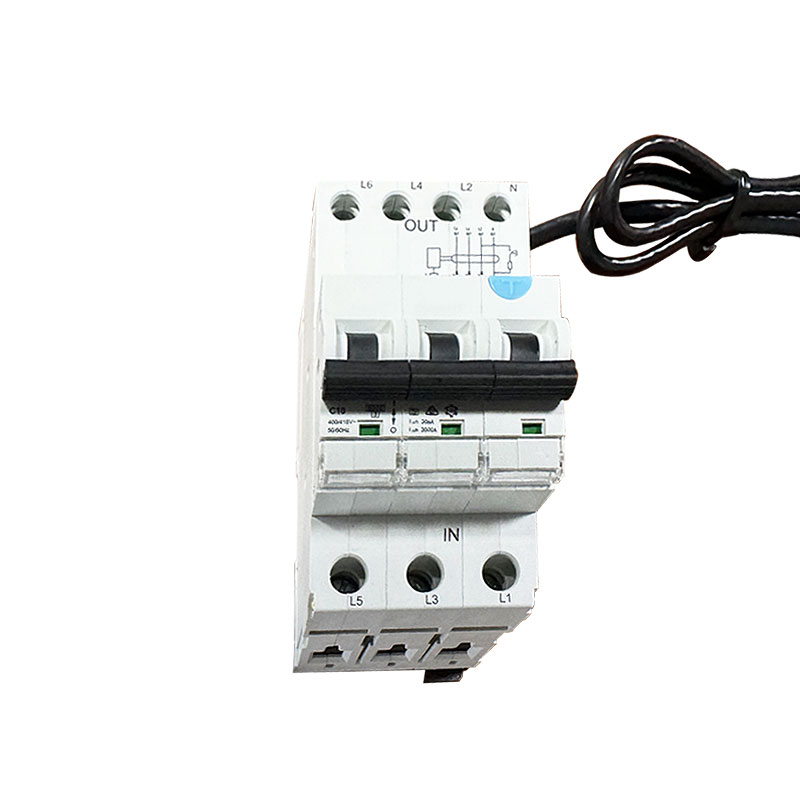

6ка 3p+N алдагдал таслуур a (AC) төрлийн RCBO кабельтай

SONTUOEC нь төрөл бүрийн жижиг цахилгаан хэрэгсэл үйлдвэрлэх чиглэлээр мэргэшсэн Хятадын ханган нийлүүлэгч/үйлдвэрлэгчдийн нэг юм 6ка 3P+N алдагдал таслагч a (AC) төрлийн RCBO кабель бүхий AC 50Hz(60Hz), нэрлэсэн хүчдэл 110/220V, 120VA-аас бага хүчдэлийн хуваарилалт4042. систем. RCBO STRO3-40L нь MCB+RCD функцтэй тэнцүү; Энэ нь цахилгаан цочролоос хамгаалах болон хүний шууд бус холбоо барих хамгаалалт, хүний биед цахилгаан, цахилгааны сүлжээний алдагдлыг тогтоосон хэмжээнээс хэтрэх үед цахилгаан тоног төхөөрөмжийн хамгаалалт, хэт ачаалал, богино холболтоос хамгаалах зориулалттай.

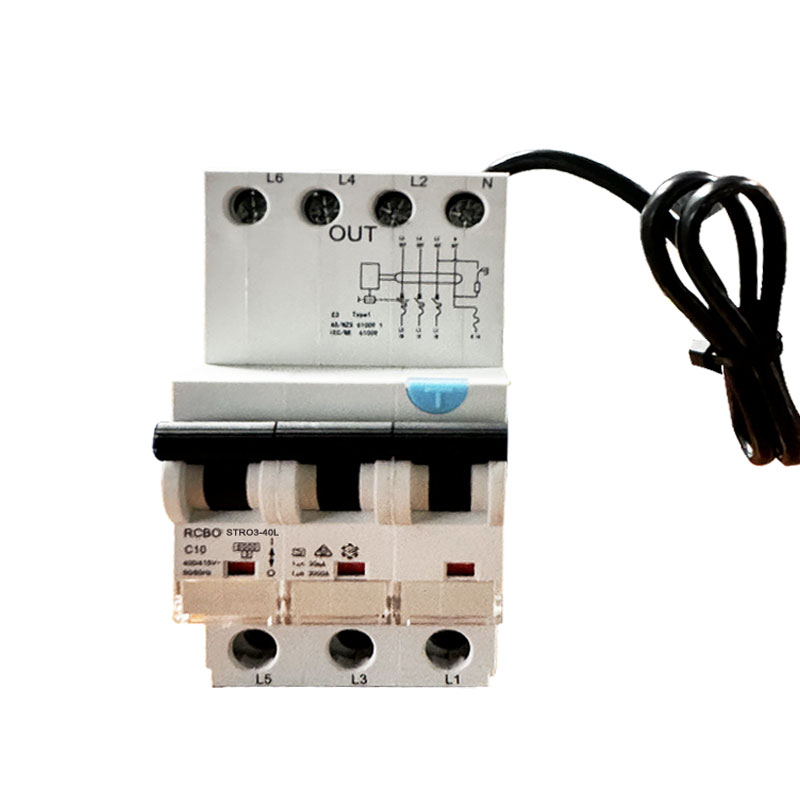

Загвар:STRO3-40L

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Техникийн өгөгдөл:

Сандард

IEC/EN61009-1

Цахилгааны онцлог

Төрөл (долгион Мэдэрсэн хөрсний урсацын хэлбэр)

Цахилгаан соронзон төрөл

Нэрлэсэн гүйдэл In

A, AC

Польшууд

(1P+N)

Нэрлэсэн хүчдэл

110/220,120 В

Нэрлэсэн гүйдэл:

6,10,16,20,25,32,40А

Нэрлэсэн мэдрэмж I△n

0.01,0.03,0.1

Тусгаарлагчийн хүчдэл Ui

500

Үнэлэгдсэн үлдэгдэл гаргах ба

500

таслах чадвар I△m

Богино залгааны гүйдэл I△c

6000

SCPD гал хамгаалагч

6000, 10000А

Bitmap Bitmap Bitmap Bitmap

Нэрлэсэн давтамж

Гц

50/60

Бохирдлын зэрэг

Механик шинж чанарууд

Цахилгаан амьдрал

4000

Механик амьдрал

4000

Хамгаалалтын зэрэг

IP20

Орчны температур

ºC

-5~+40(Тусгай хэрэглээний талаар лавлана уу температурын нөхөн олговрын залруулга)

(өдөр тутмын дундаж ≤35ºC)

Хадгалах температур

ºC

-25~+70

Суурилуулалт

Терминал холболтын төрөл

Кабель/U төрлийн шин/зүү хэлбэрийн шин

Кабелийн дээд/доод терминалын хэмжээ

мм²

AWG

18-5

Терминалын хэмжээ дээд/доод шин

мм²

AWG

18-5

Чангалах момент

N^*m

фунт

Суурилуулалт

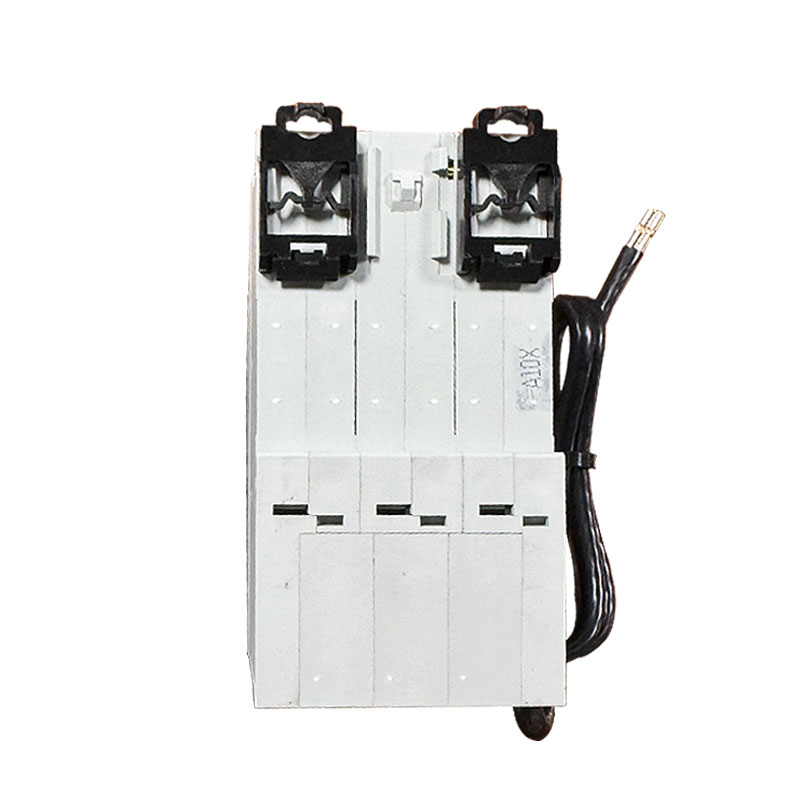

Асаалттай DIN төмөр зам EN 60715(35мм) хурдан хавчих төхөөрөмжөөр

Холболт

-аас дээд ба доод

Үндсэн шинж чанарууд ба функцууд

Үлдэгдэл гүйдлийн хамгаалалт: Хэлхээн дэх үлдэгдэл гүйдэл (жишээ нь, алдагдсан гүйдэл) урьдчилан тогтоосон утгад хүрэх үед RCBO нь хэлхээг таслахын тулд хурдан ажиллаж, цахилгаанд цохиулах осол, цахилгааны гал түймрээс урьдчилан сэргийлэх боломжтой.

Хэт ачааллын хамгаалалт: Хэлхээн дэх гүйдэл нь RCBO-ийн нэрлэсэн гүйдлээс хэтэрсэн үед хэлхээг тогтоосон хугацаанд таслах чадвартай бөгөөд ингэснээр хэлхээний эвдрэл, хэт ачааллаас үүдэлтэй галын ослоос сэргийлдэг.

Богино залгааны хамгаалалт: Хэлхээнд богино залгаа үүсэх үед RCBO нь богино залгааны гүйдлийг таслах, хэлхээ болон тоног төхөөрөмжийн аюулгүй байдлыг хамгаалахын тулд хурдан ажиллаж чадна.

B төрлийн суллах шинж чанарууд: Дээр дурдсанчлан, B төрлийн RCBO нь агшин зуурын хэт ачаалалд мэдрэмтгий биш боловч удаан хугацааны хэт ачаалалд мэдрэмтгий ачаалалд тохиромжтой.

Хэрэглээний хувилбарууд

6ка 3p+N гоожих таслуур a (AC) төрлийн RCBO кабель бүхий RCBO -ыг янз бүрийн хэлхээний хамгаалалтын функц шаардлагатай газруудад, ялангуяа хэт ачааллын шинж чанарын тусгай шаардлага бүхий ачааллыг ашигладаг хэлхээнд өргөнөөр ашигладаг. Жишээ:

Орон сууцны болон худалдааны барилга: хувийн аюулгүй байдал, тоног төхөөрөмжийн аюулгүй байдлыг хангах үүднээс гэрэлтүүлгийн хэлхээ, залгуурын хэлхээ гэх мэтийг хамгаалахад ашигладаг.

Аж үйлдвэрийн газрууд: эсэргүүцэл халаагч, улайсдаг чийдэн гэх мэт төрөл бүрийн үйлдвэрлэлийн тоног төхөөрөмжийг хамгаалах, хэт ачаалал, гоожсоны улмаас тоног төхөөрөмжийн эвдрэл, галын ослоос урьдчилан сэргийлэх зорилгоор.

Газар тариалан, цэцэрлэгжүүлэлт: хүлэмж, усалгааны систем гэх мэт хөдөө аж ахуйн тоног төхөөрөмжийг хамгаалах, тоног төхөөрөмжийн хэвийн ажиллагааг хангах, ажилчдын аюулгүй байдлыг хангахад ашигладаг.

Урьдчилан сэргийлэх арга хэмжээ ба засвар үйлчилгээ

Нэрлэсэн гүйдлийг зөв сонгох: Кабельтай 6ка 3p+N алдагдал таслагч a (AC) төрлийн RCBO-г сонгохдоо нэрлэсэн гүйдэл болон ачааллын шинж чанарт үндэслэн тохирох нэрлэсэн гүйдлийн утгыг сонгоно.

Үе үе үзлэг, засвар үйлчилгээ: RCBO найдвартай ажиллаж, найдвартай утастай, гэмтэл, зэврэлтээс ангид байхын тулд үе үе шалгаж, засвар үйлчилгээ хийнэ.

Хуурамч үйлдлээс зайлсхийх: Суулгах, ашиглах үед RCBO-г буруу ажиллахаас сэргийлэхийн тулд хөндлөнгийн нөлөөнд өртөмтгий орчинд суулгахаас зайлсхийх хэрэгтэй.

Гэмтлийг цаг тухайд нь шийдвэрлэх: RCBO ажиллахгүй эсвэл ажиллах үед шалтгааныг олж тогтоох, хэлхээний аюулгүй ажиллагааг хангахын тулд алдааг олж засварлах ажлыг цаг тухайд нь хийх шаардлагатай.
