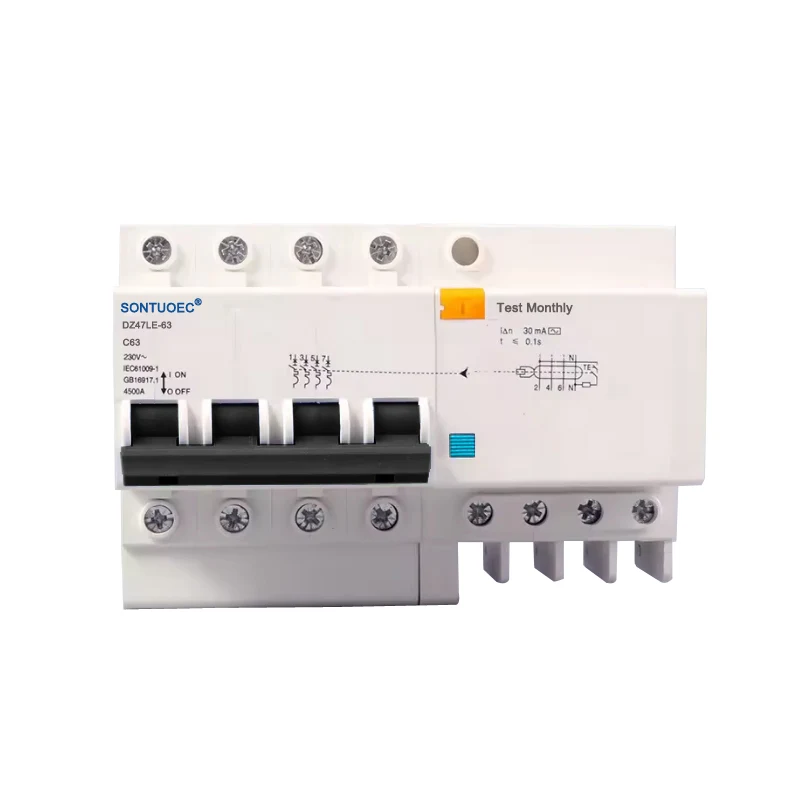

4P RCBO хувьсах гүйдлийн төрөл

4P RCBO AC төрөл нь үлдэгдэл гүйдлийн хамгаалалт болон хэт гүйдлийн хамгаалалтын функцийг хослуулсан, ялангуяа хувьсах гүйдлийн (AC) хэлхээнд зориулагдсан 4 туйлтай таслуур юм. Энэ нь цахилгааны гал түймэр болон хувийн цахилгаан цочролоос урьдчилан сэргийлэхийн тулд хэлхээнд үлдэгдэл гүйдэл (жишээ нь алдагдсан гүйдэл) илэрсэн үед цахилгаан тэжээлийг автоматаар таслах боломжтой. Үүний зэрэгцээ хэлхээ, тоног төхөөрөмжийн аюулгүй байдлыг хамгаалах үүднээс хэлхээнд хэт ачаалал, богино холболт үүссэн тохиолдолд цахилгаан тэжээлийг автоматаар таслах боломжтой хэт гүйдлийн хамгаалалтын функцтэй.

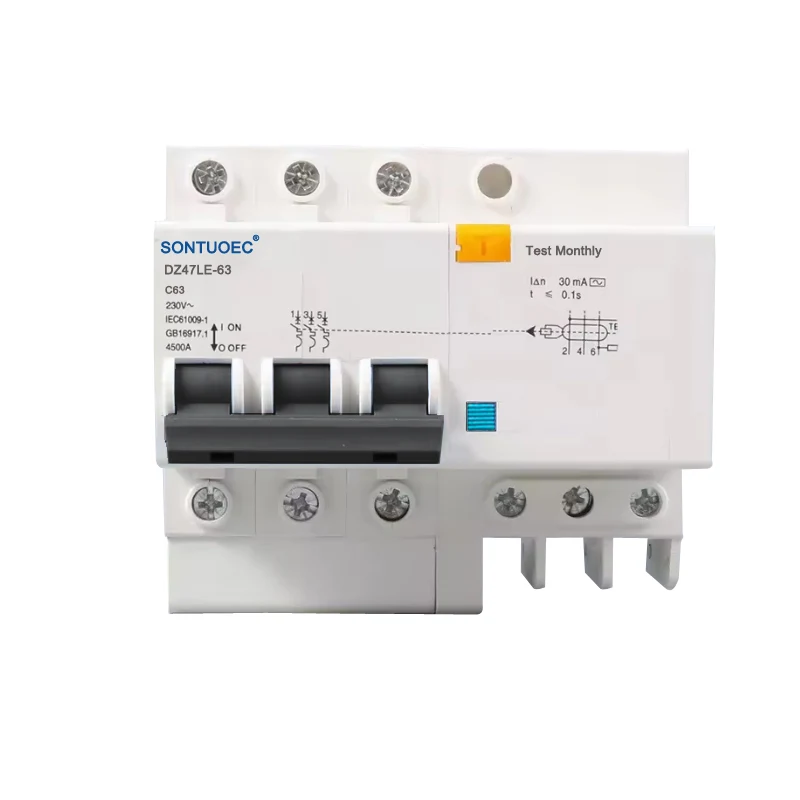

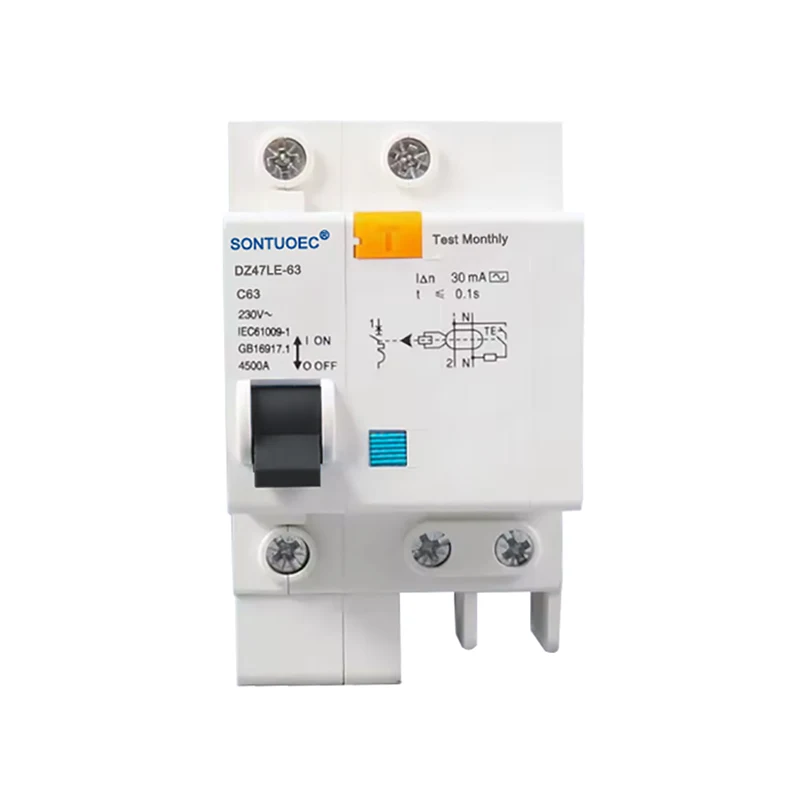

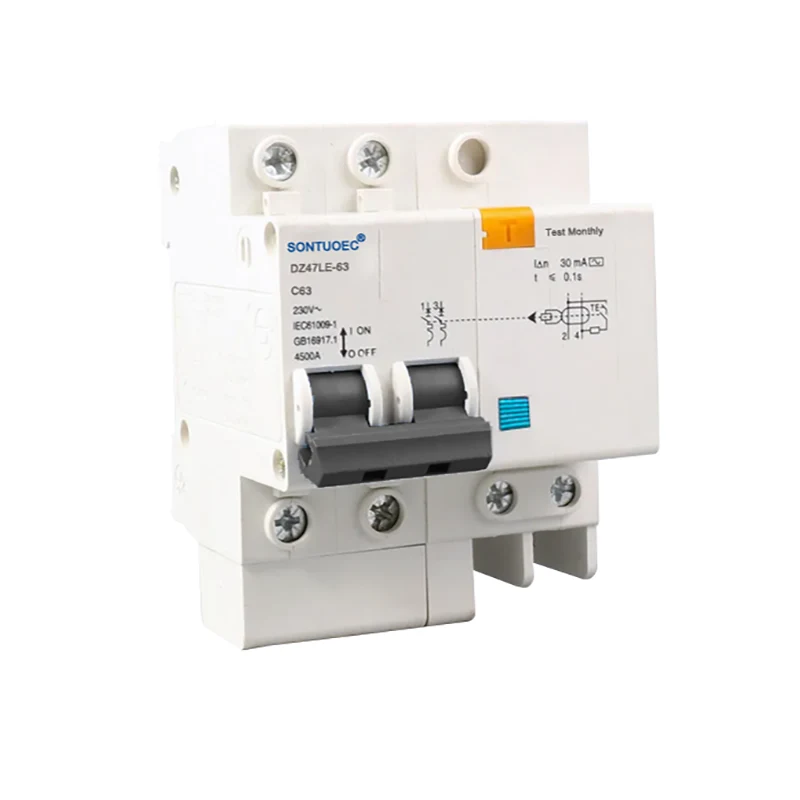

Загвар:DZ47LE-63

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

нэр	Хэт гүйдлийн хамгаалалттай үлдэгдэл таслуур
онцлог	хэт ачаалал/богино холболт/ алдагдлаас хамгаалах
Тултын дугаар	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Эвдрэлийн хүчин чадал	3кА, 4.5КА, 6КА
Үнэлгээ Одоогийн(A)	6А,10А,16А,20А,25А,32А, 40А,63А
Үлдэгдэл үйл ажиллагааны нэрлэсэн гүйдэл:	10мА,30мА,100мА,300мА,500мА
Үнэлгээ хүчдэл(V)	240/415в
суурилуулалт	Дин төмөр замын төрөл
стандарт	IEC61009-1, GB16917-1
баталгаажуулалт	CE

Үйл ажиллагааны зарчим

4P RCBO AC төрлийн ажиллах зарчим нь гүйдлийн вектор нийлбэр ба цахилгаан соронзон зарчим дээр суурилдаг. Галын (L) ба тэг (N) утаснуудын хэлхээн дэх гүйдэл нь магнитудын хувьд тэнцүү биш үед трансформаторын хэлхээний анхдагч талын гүйдлийн вектор нийлбэр тэг биш бөгөөд энэ нь хоёрдогч хажуугийн ороомог дахь индукцийн хүчдэлийг үүсгэдэг. Энэхүү өдөөгдсөн хүчдэлийг цахилгаан соронзон реле дээр нэмж, урвуу соронзгүйжүүлэх хүчийг үүсгэдэг өдөөх гүйдлийг үүсгэдэг. Гэмтлийн гүйдэл нь RCBO-ийн ажиллах гүйдлийн утгад хүрэх үед энэ урвуу соронзгүйжүүлэх хүч нь цахилгаан соронзон реле доторх арматурыг буулганаас салгахад хүргэж, ажиллах механизмыг түлхэж, гэмтлийн гүйдлийн хэлхээг таслана.

DZ47LE-63 цувралын цахим газардуулга алдагдлаас хамгаалах таслуур нь хувьсах гүйдлийн 50 Гц/60 Гц, нэрлэсэн хүчдэл 230 В, нэрлэсэн гүйдэл 6А~63А нэг фазын орон сууцны хэлхээнд тохиромжтой; Хувьсах гүйдлийн 50Гц/60Гц гурван фазын хэлхээнд 400В. Энэ нь хэлхээний хэлбэрийн хэт ачаалал, богино холболтоос хамгаалж чадна. Энэхүү бүтээгдэхүүн нь бага эзэлхүүнтэй, тасрах чадвар өндөртэй, гүйдлийн утас, тэг шугам зэрэг тасардаг, галын утас, эсрэгээр 0 шугам холбогдсон тохиолдолд цахилгаан гүйдэлд цохиулахаас хүнийг хамгаалдаг давуу талтай.

Энэ нь IEC61009-1,GB16917.1 стандартад нийцдэг.

Онцлог:

1).Цахилгаан цочрол, газардуулга, гүйдэл алдагдахаас хамгаална;

2).Хэт ачаалал, богино холболт, хэт хүчдэлээс хамгаалах;

3). Жижиг эзэлхүүнтэй, таслах чадвар өндөр; хүчдэлтэй утас ба тэг шугамыг нэгэн зэрэг таслав;

4). Жижиг хэмжээ, жин, суурилуулалт, утас тавихад хялбар, өндөр, бат бөх гүйцэтгэл

5). Агшин зуурын хүчдэл ба агшин зуурын гүйдлийн улмаас буруу ажиллахаас сэргийлнэ.

Онцлог, давуу тал

Олон үйлдэлт хамгаалалт: 4P RCBO AC төрөл нь үлдэгдэл гүйдлийн хамгаалалт болон хэт гүйдлийн хамгаалалтыг хослуулан хэлхээ, тоног төхөөрөмжийг иж бүрэн хамгаалалтаар хангадаг.

Өндөр мэдрэмж: Гэнэтийн хэрэглээ эсвэл үлдэгдэл синусоид хувьсах гүйдлийн удаан өсөлтөөс маш мэдрэмтгий хамгаалалт нь салгах боломжийг олгодог.

Өргөн хүрээний хэрэглээ: Дотоодын, үйлдвэрлэлийн болон арилжааны цахилгаан түгээх системүүдийн хувьсах гүйдлийн хэлхээнд, ялангуяа нэг гал-нэг-тэг утсанд тохиромжтой.

Суурилуулалт, засвар үйлчилгээ хийхэд хялбар: боломжийн бүтцийн дизайн, суулгахад хялбар, засвар үйлчилгээ, их засвар хийхэд хялбар.

Хэрэглээний хувилбарууд

4P RCBO AC төрөл нь гэр, оффис, худалдааны байр, үйлдвэрлэлийн байгууламжийн хувьсах гүйдлийн хэлхээний хамгаалалтад өргөн хэрэглэгддэг. Энэ нь гэрэлтүүлгийн хэлхээ, залгуурын хэлхээ, мотор зэрэг тоног төхөөрөмжийн хамгаалалт зэрэг Галын болон Тэг утсыг хамгаалах шаардлагатай програмуудад ялангуяа тохиромжтой.

4P RCBO AC Type
